Voici les meilleurs alliages d'aluminium pour le pliage : un guide complet

Table des matières

• Qu"est-ce qui rend un alliage d"aluminium bon pour le pliage

• Comment l’état affecte le pliage de l’aluminium

• Méthodes de pliage de l"aluminium

• Pliage de tôles d"aluminium par rapport aux extrusions

Qu"est-ce qui rend un alliage d"aluminium bon pour le pliage

Un alliage d"aluminium convient parfaitement au pliage de l"aluminium lorsqu"il présente un pourcentage d"allongement élevé, un faible rapport limite d"élasticité/résistance à la traction, une structure à grains fins et une ductilité optimale pour s"adapter aux contraintes de traction le long du rayon extérieur sans fracture plastique.

Dans le travail des métaux structurels, évaluer si un matériau spécifique est adapté au pliage de précision de l’aluminium nécessite d’analyser son exposant fondamental d’écrouissage et la mécanique du réseau cristallin. Lorsqu"un profilé ou une tôle d"aluminium est soumis à un moment de flexion, l"axe neutre extérieur subit une contrainte de traction sévère tandis que l"axe neutre intérieur subit une contrainte de compression. La capacité inhérente du matériau à s"étirer sans rétrécissement localisé ni rupture par cisaillement est régie par son pourcentage d"allongement à la rupture. Des valeurs d"allongement plus élevées sont directement corrélées à des capacités de déformation plastique améliorées lors du pliage de l"aluminium, permettant au métal de s"écouler en douceur autour de la matrice de formage. De plus, le rapport entre la limite d"élasticité (YS) et la résistance à la traction ultime (UTS) sert d"indicateur critique : un écart plus large entre YS et UTS permet des marges de déformation plastique plus larges avant que la rupture mécanique ne se produise.

L’orientation du grain par rapport à la ligne de pliage joue un rôle essentiel lors des opérations commerciales de pliage de l’aluminium. Pendant le processus de laminage ou d’extrusion, les grains d’aluminium s’alignent le long de la direction longitudinale du flux de matière. Effectuer une opération de pliage de l’aluminium parallèlement à la direction longitudinale du grain augmente considérablement le risque de fissuration de la peau externe le long des joints de grain. À l’inverse, l’exécution d’une séquence de pliage de l’aluminium perpendiculairement (transversal) à l’écoulement des grains répartit la contrainte de traction sur plusieurs joints de grains, améliorant considérablement la formabilité au pliage et la résistance à la fatigue structurelle. L"épaisseur du matériau dicte également le rayon de courbure minimum (MBR) ; à mesure que l"épaisseur augmente, la contrainte des fibres externes augmente proportionnellement, exigeant des rayons de courbure plus grands ou des états de matériau plus souples pour préserver l"intégrité structurelle.

Du point de vue de l"ingénierie industrielle, la sélection de matériaux pour des applications de précision implique d"évaluer l"impact des concentrations de contraintes locales sur les performances de service à long terme. Par exemple, dans les applications sensibles telles que les cadres structurels d"équipements médicaux, les boîtiers de châssis et les boîtiers spécialisés, le formage à froid de précision doit répondre à des normes de surface géométriques et visuelles strictes. L"utilisation de solutions de service de pliage d"aluminium de précision personnalisées et dédiées garantit que les composants structurels maintiennent des tolérances dimensionnelles serrées, des profils de surface lisses et zéro microfissures le long des rayons de charge critiques.

Paramètres clés définissant la capacité de pliage

Les paramètres mécaniques déterminant la formabilité à froid lors du pliage de l’aluminium comprennent :

1. Pourcentage d"allongement : une ductilité plus élevée permet un allongement plus élevé des fibres externes lors du pliage de l"aluminium sans microfissuration.

2. Rapport limite d"élasticité/résistance à la traction : un rapport YS/UTS inférieur offre une plage plus large de déformation plastique uniforme lors du pliage de l"aluminium.

3. Alignement de la direction du grain : effectuer un cintrage de l"aluminium transversalement à la direction de laminage optimise la répartition des contraintes.

4. Rapport épaisseur/rayon de courbure : des rayons plus grands réduisent les contraintes de traction externes lors de l"exécution du pliage de l"aluminium.

Règle d'orientation du grain : alignez toujours votre ligne de pliage principale perpendiculairement (90 degrés) ou à un angle de 45 degrés par rapport à la direction de roulement du matériau pendant le pliage de l'aluminium. La flexion parallèle à l'écoulement des grains réduit l'allongement admissible jusqu'à 30 % et provoque fréquemment des fissures prématurées de la surface du rayon extérieur dans des conditions de contraintes élevées.

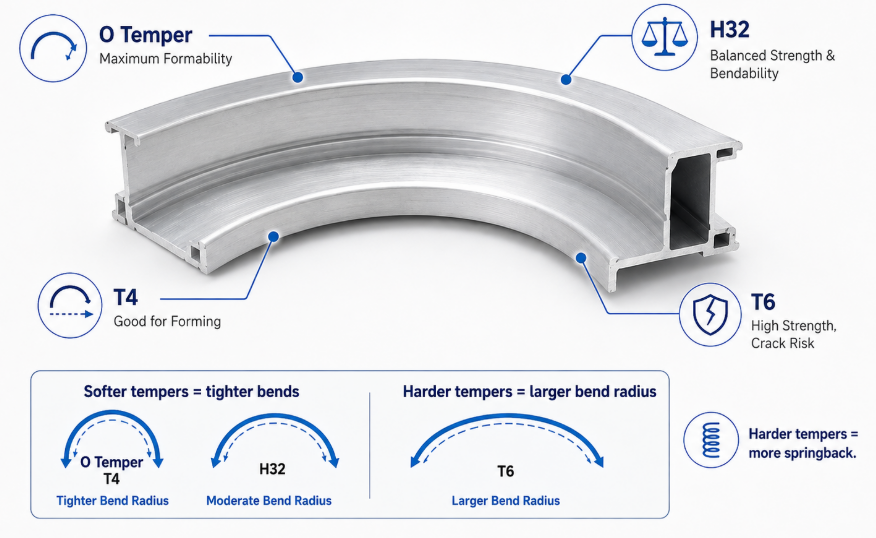

Comment l’état affecte le pliage de l’aluminium

L"état du matériau dicte considérablement la capacité de pliage de l"aluminium, où l"état recuit entièrement doux (O) offre une formabilité maximale, les états écrouis (série H) offrent une courbure modérée et les états de pointe traités thermiquement en solution (T6) limitent sévèrement le pliage de l"aluminium en raison des limites minimales de déformation plastique.

La désignation de trempe d"un alliage d"aluminium représente son historique de traitement thermique et mécanique, affectant directement la densité de dislocation au sein de la structure du réseau cristallin. Dans des conditions entièrement recuites, appelées trempe O, la densité de dislocation est minimale, permettant aux plans atomiques de glisser facilement les uns sur les autres sous les moments de flexion appliqués. Par conséquent, les alliages O-temper présentent une ductilité maximale, ce qui rend les matériaux O-temper idéaux pour les processus de pliage de l"aluminium à rayon serré où une déformation plastique importante est requise. Cependant, étant donné que les composants O-temper possèdent une limite d"élasticité inférieure, un traitement thermique de mise en solution après formage ou un vieillissement artificiel peut être nécessaire si une capacité portante structurelle est requise lors de l"assemblage final.

Les alliages non traitables thermiquement, tels que les séries 3000 et 5000, subissent un écrouissage (trempes H) via des processus de travail à froid tels que le laminage. Les états tels que H32, H34 ou H111 représentent différents degrés d"écrouissage et de stabilisation. Par exemple, le 5052-H32 offre un compromis équilibré entre la limite d"élasticité mécanique et la formabilité, permettant des opérations réussies de pliage de l"aluminium à des rayons de courbure modérés tout en conservant une intégrité structurelle robuste. À l’inverse, les alliages traitables thermiquement comme le 6061 subissent un durcissement par précipitation (trempes T). Alors que le 6061-T6 offre une résistance à la traction et une limite d"élasticité exceptionnelles pour les applications structurelles, son réseau dense de précipités de Mg2Si limite le mouvement des dislocations atomiques lors du pliage de l"aluminium. Toute tentative de pliage serré de l"aluminium sur le 6061-T6 entraîne immédiatement une pelage d"orange, des microfissures de la peau externe ou une rupture cassante catastrophique par cisaillement.

Pourquoi les ingénieurs expérimentés spécifient-ils des états doux ou recuits en solution avant le formage à froid ? Parce que forcer des états de vieillissement maximal à travers des matrices à courbure serrée introduit de graves concentrations de contraintes résiduelles et un retour élastique important, compliquant la répétabilité dimensionnelle. Dans les environnements de fabrication critiques, tels que la fabrication de dispositifs médicaux et l"ingénierie structurelle de précision, l"utilisation de solutions de pliage d"aluminium OEM avancées et spécialisées garantit que les états de trempe correspondent précisément à la géométrie de l"outillage afin d"éliminer la fatigue du matériau et les variations de retour élastique.

Directives de sélection de l’état de trempe pour le pliage industriel

Pour optimiser la sélection de l"état pour les opérations de pliage de l"aluminium, considérez les étapes structurelles suivantes :

1. Sélectionnez O Temper pour les géométries extrêmes : utilisez un matériau entièrement recuit lorsque le pliage de l"aluminium nécessite des rayons nets inférieurs à 1,0 t.

2. Utiliser la trempe T4 pour les composants structurels traitables thermiquement : Forme 6061 à l"état T4 avant le vieillissement artificiel jusqu"à T6 pour obtenir une résistance finale élevée.

3. Équilibrer la résistance et la formabilité avec H32 : Spécifiez 5052-H32 pour les boîtiers généraux en tôle nécessitant une excellente résistance à la corrosion et une capacité de pliage modérée de l"aluminium.

4. Tenir compte de la variance du retour élastique : les états à résistance plus élevée (T6, H38) présentent une récupération élastique plus importante lors du pliage de l"aluminium, nécessitant un pliage excessif de l"angle de poinçon.

Principe de compensation du retour élastique : les états à haut rendement tels que le 6061-T6 présentent une récupération élastique (retour élastique) significative lors du pliage de l'aluminium par rapport aux états doux comme le 3003-O. Pour obtenir un angle de courbure final précis de 90 degrés dans les états trempés, les angles des poinçons de la presse plieuse doivent être courbés de 3 à 8 degrés en fonction du rapport entre le rayon de courbure et l'épaisseur.

Méthodes de pliage de l"aluminium

Le cintrage industriel de l"aluminium repose sur des méthodes de formage de précision, notamment le cintrage à l"air, le cintrage par étirage rotatif, le cintrage au rouleau et le cintrage par essuyage, choisies en fonction des tolérances géométriques, du profil en coupe transversale, de l"état du matériau et du débit de production.

La sélection du processus mécanique approprié pour le pliage de l"aluminium nécessite une évaluation approfondie de la géométrie du profil, de l"épaisseur de la paroi et de la précision de pliage requise. Le formage par presse plieuse reste la principale méthode pour les composants plats en tôle. Lors du pliage à l"air, la pièce entre en contact uniquement avec la pointe du poinçon et les épaulements de la matrice en V. Cette méthode de contact à trois points nécessite un tonnage inférieur et offre une flexibilité sur différents angles de pliage, mais nécessite un contrôle précis de la profondeur CNC pour s"adapter au retour élastique lors du pliage de l"aluminium. L"enfoncement force la feuille complètement dans la cavité de la matrice en V, en marquant le rayon pour réduire le retour élastique ; cependant, l"enfoncement exige un tonnage considérablement plus élevé et introduit de graves contraintes de surface qui peuvent provoquer des fissures dans les alliages d"aluminium à faible ductilité.

Pour les profilés tubulaires et les extrusions structurelles solides, le cintrage par étirage rotatif représente le premier choix technique pour le cintrage de précision de l"aluminium. Dans les configurations d"étirage rotatif, le profilé en aluminium est serré contre une matrice de pliage rotative tandis qu"un mandrin interne soutient la cavité intérieure et qu"une matrice d"essuyage empêche le froissement le long du côté compression. Cette retenue contrôlée empêche l"ovalisation de la section transversale, l"amincissement des parois et le flambage le long de rayons d"axe central (CLR) serrés. Le cintrage par rouleaux, utilisant une configuration à trois rouleaux, est spécifiquement appliqué pour la courbure à grand rayon et la formation d"arcs continus dans les poutres architecturales extrudées et les canaux structurels où une courbure uniforme sur de longues portées est requise.

Dans les secteurs de haute précision tels que la fabrication d’équipements médicaux, les composants structurels présentent souvent des géométries et des canaux internes complexes. L"exécution de formes complexes sans distorsion nécessite un outillage haut de gamme, des mandrins de précision et des paramètres de processus experts. L"intégration de processus de pliage d"aluminium de qualité médicale garantit que les assemblages tubulaires maintiennent des chemins de fluides fluides, aucun effondrement de la paroi interne et des finitions de surface cosmétiques impeccables conformes aux réglementations de qualité européennes et mondiales.

Étapes méthodologiques clés du pliage de précision

L’exécution d’un processus contrôlé de pliage de l’aluminium suit ces étapes opérationnelles critiques :

1. Sélection de l"outillage et calcul de l"ouverture de la matrice en V : établissez une largeur de matrice en V de 6 à 8 fois l"épaisseur de la tôle pour répartir en douceur la force de flexion de l"aluminium.

2. Positionnement des mandrins pour le cintrage des tubes : positionnez les mandrins flexibles internes légèrement au-delà du point tangent pendant le cintrage rotatif de l"aluminium par étirage pour soutenir les parois creuses.

3. Alignement des matrices d"essuyage : définissez les angles des matrices d"essuyage avec précision pour neutraliser les forces de compression et éviter le froissement lors du pliage de l"aluminium à rayon serré.

4. Configuration de la compensation du retour élastique : programmez les presses plieuses CNC avec des paramètres de sur-courbure adaptés à l"état spécifique de l"alliage pendant les opérations de pliage de l"aluminium.

Principe de lubrification et d'entretien du mandrin : Lors du pliage à haute pression de l'aluminium par étirage rotatif de profilés creux, des lubrifiants synthétiques robustes ou des mandrins en alliage de bronze doivent être utilisés pour éliminer le grippage de l'aluminium induit par la friction. Une inspection régulière du positionnement tangentiel du mandrin évite les rayures sur la paroi interne et l'amincissement de la paroi sous de fortes contraintes.

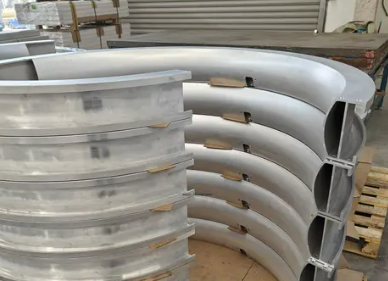

Pliage de tôles d"aluminium par rapport aux extrusions

Le cintrage de l"aluminium appliqué aux tôles plates repose sur le contrôle de vecteurs de contraintes de traction et de compression bidimensionnelles sur une épaisseur uniforme, tandis que le cintrage de l"aluminium appliqué à des extrusions complexes nécessite un support multi-axes pour contrecarrer l"effondrement asymétrique des murs, la torsion et la distorsion transversale.

Le comportement mécanique de la tôle d’aluminium lors du formage à froid diffère sensiblement de celui des profilés extrudés creux ou multi-empreintes. Lors du pliage planaire d’une tôle d’aluminium, les forces de déformation agissent uniformément sur une section transversale bidimensionnelle. Les principaux modes de défaillance lors du pliage de tôles d’aluminium sont la fissuration par traction de la peau externe le long de la ligne de pliage et le retour élastique angulaire. Étant donné que le matériau en feuille possède une direction de grain constante et une épaisseur uniforme, le calcul des rayons de courbure minimum, de la sélection de la matrice en V et des tolérances de courbure est simple à l"aide des formules de déformation plastique standard.

À l’inverse, le cintrage de l’aluminium appliqué aux extrusions introduit des états de contrainte mécanique tridimensionnels complexes. Les profilés extrudés présentent souvent des sections transversales asymétriques, des épaisseurs de paroi variables, des sangles internes et des chambres creuses. Lors du formage à froid, la bride extérieure subit de fortes contraintes de traction, provoquant un amincissement de la paroi et une déchirure potentielle, tandis que la bride intérieure subit une compression extrême, induisant un flambage localisé de l"âme et une mise en conserve d"huile. De plus, les extrusions asymétriques ont tendance à se tordre le long de leur axe longitudinal lors du pliage de l"aluminium. Pour atténuer ces modes de défaillance, des processus spécialisés d"étirage ou d"étirage rotatif utilisant des mandrins personnalisés en plastique flexible ou en acier segmenté sont nécessaires pour soutenir les cavités internes pendant la déformation à froid.

Étapes comparatives pour l’optimisation des processus

Lors de la transition entre les flux de travail de pliage de tôles et d"extrusion d"aluminium, suivez ces bonnes pratiques d"ingénierie :

1. Évaluez la géométrie et la symétrie des murs : identifiez les caractéristiques asymétriques des extrusions avant le pliage de l"aluminium afin de concevoir des dispositifs de serrage appropriés.

2. Calculer le jeu du rayon intérieur : assurez-vous que les dimensions du rayon intérieur des extrusions dépassent 2 à 3 fois la profondeur du profil lors du pliage de l"aluminium pour éviter le flambage par compression.

3. Mettre en œuvre un support interne flexible : utilisez des mandrins en polyuréthane ou en acier segmenté dans les extrusions creuses pour maintenir la géométrie interne pendant le pliage de l"aluminium.

4. Aligner l"axe de courbure avec la sangle structurelle : orientez l"axe de courbure principal parallèlement aux bandes de support internes pendant le pliage de l"aluminium extrudé pour maximiser la répartition de la charge mécanique.

Astuce de formage par extrusion et étirement : pour éliminer complètement les plis de compression sur les extrusions d'aluminium creuses ou asymétriques lors du pliage de l'aluminium, appliquez une tension axiale simultanée sur la longueur du profilé tout en formant autour du bloc de matrice. Cela déplace l'axe neutre entièrement à l'extérieur du profilé, plaçant toute la section transversale sous tension contrôlée et éliminant le flambement de l'âme de la paroi intérieure.

Conclusion

Maîtriser le pliage de précision de l"aluminium nécessite une compréhension approfondie et intégrée de la métallurgie, des principes de l"ingénierie mécanique et d"une exécution pratique en atelier. Comme évalué dans ce guide technique, la sélection de la série d"alliages optimale, telle que le 3003 pour la formabilité générale, le 5052 pour la résistance structurelle de qualité marine ou le 6061 à l"état recuit pour le traitement thermique après formage, constitue l"étape fondamentale pour prévenir la fissuration des fibres externes et la non-conformité dimensionnelle. De plus, le contrôle des états de trempe, la prise en compte de la direction du grain par rapport aux lignes de pliage et la sélection de machines spécialisées de formage à froid telles que le cintrage par étirage rotatif CNC avec mandrins internes garantissent des résultats de fabrication cohérents et à haut rendement. En comblant le fossé entre la mécanique théorique des matériaux et les stratégies d"outillage avancées, les ingénieurs et les spécialistes des achats OEM peuvent exécuter avec succès des projets complexes de pliage d"aluminium dans des applications médicales, automobiles, aérospatiales et structurelles exigeantes avec une fiabilité totale et une précision géométrique.
