Quelles sont les exigences en matière de pliage d’angle dans la construction automobile ?

Le pliage angulaire dans la fabrication automobile nécessite un contrôle rigoureux des paramètres mécaniques, notamment une gestion précise du rapport de rayon de courbure, une prévision systématique du retour élastique, des limites strictes de distorsion transversale, une sélection précise de l"état métallurgique et une vérification automatisée des tolérances dimensionnelles pour maintenir l"intégrité structurelle du châssis structurel et des composants de gestion des collisions.

En un coup d"œil

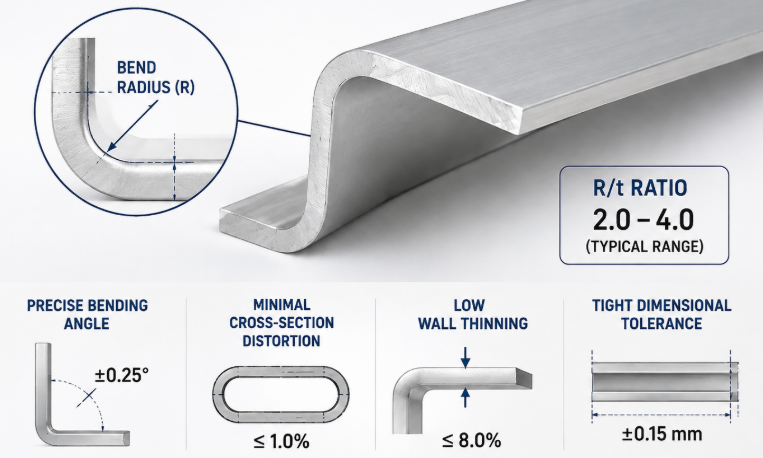

Tolérances mécaniques et exigences en matière de rayon de courbure

Les tolérances mécaniques et les règles de rayon de courbure minimum dans la fabrication automobile établissent les conditions limites nécessaires pour garantir que la déformation plastique se produit sans localisation de déformation, microfracture ou variation dimensionnelle en dehors des seuils d"assemblage OEM.

Atteindre une répétabilité dimensionnelle étroite sur des séries de production automobile à grand volume nécessite une spécification précise de la géométrie du profil, des variations d"épaisseur de paroi et des taux de courbure de courbure. Dans la charpente automobile, les composants sont conçus autour de cellules de soudage robotisées automatisées et de plates-formes de véhicules modulaires. Par conséquent, les tolérances linéaires et angulaires doivent rester exceptionnellement serrées pour éviter les erreurs d’empilement des assemblages.

La métrique fondamentale contrôlant la faisabilité de la flexion angulaire est le rapport $R/t$ , où $R$ représente le rayon de courbure de l'axe central et $t$ représente l'épaisseur de paroi ou la hauteur de la bride du profilé. Dans le pliage angulaire de l'aluminium automobile, une chute en dessous des limites critiques $R/t$ introduit une contrainte de traction excessive sur le rayon extérieur (extrados), conduisant à une striction ou à une dégradation de la surface peau d'orange, tout en induisant un flambement par compression le long du rayon intérieur (intrados).

Pour maintenir la conformité dans des géométries spatiales complexes, les processus de fabrication doivent équilibrer la répartition des contraintes plastiques et les tendances au retour élastique. Lorsque les profilés en aluminium spécifiés subissent une flexion localisée, les fibres externes subissent une tension uniaxiale tandis que les fibres internes subissent une compression. Si les contraintes de compression internes dépassent la limite d"élasticité sans support localisé, les âmes profilées onduleront, se déformeront ou s"effondreront vers l"intérieur. À l’inverse, si la tension extérieure dépasse la résistance à la traction ultime, une séparation catastrophique des grains se produit.

Normes de sélection des matériaux et de conditions de trempe

Sélection de matériaux pour les centres de cintrage d"angle automobile sur les alliages d"aluminium structurels de la série 6000 traitables thermiquement et de la série 7000 à haute résistance, où des états de trempe spécifiques dictent la ductilité initiale, le comportement d"écrouissage et les performances mécaniques finales.

Dans les architectures de véhicules modernes, les alliages de la série 6000 (principalement 6061, 6063, 6082 et 6005A) dominent les applications structurelles en raison de leur équilibre entre extrudabilité, formabilité, résistance à la corrosion et réponse au vieillissement après flexion. Pour les applications extrêmes de gestion de l"énergie en cas de collision, les alliages à haute résistance de la série 7000 sont de plus en plus spécifiés, bien que leur allongement réduit à température ambiante nécessite des contrôles stricts de l"environnement de flexion.

L’état de trempe du matériau joue un rôle décisif dans la détermination de la capacité de pliage. Dans l"état T6 entièrement vieilli, les alliages d"aluminium présentent une limite d"élasticité élevée mais un faible allongement uniforme, ce qui rend les courbures à angle à rayon serré sujettes à des fissures superficielles le long des bandes de glissement. Par conséquent, les opérations de pliage primaires sont fréquemment effectuées dans des conditions de trempe T4 plus douces (solution traitée thermiquement et vieillie naturellement), où une ductilité plus élevée permet une déformation plastique importante sans rupture. Après le processus de pliage angulaire mécanique, les composants subissent un durcissement par précipitation artificielle pour atteindre les propriétés mécaniques finales T6.

1. Alliages magnésium-silicium série 6000 : offrant d'excellentes caractéristiques de limite d'élasticité et d'écrouissage, ces alliages servent de référence pour les cadres spatiaux structurels et les profils de poutres à impact latéral. Leurs valeurs d'allongement à l'état T4 s'échelonnent généralement de 18 % à 24 %, permettant des pliages complexes à rayon variable sans microfissures prématurées.

2. Alliages haute résistance de la série 7000 : Utilisant le zinc et le magnésium comme éléments d'alliage principaux, ces matériaux offrent une limite d'élasticité ultra élevée adaptée aux poutres de renfort de pare-chocs et aux raidisseurs de piliers de toit. Le pliage de ces alliages nécessite un contrôle précis de la vitesse de déformation et, dans de nombreux cas, des techniques de formage à chaud pour éviter une rupture fragile le long des limites extérieures du pliage.

3. Alliages de la série 5000 non traitables thermiquement : alliages d'écrouissage hautement ductiles utilisés principalement pour les supports non structurels, les angles de garniture et les écrans thermiques. Ils offrent une formabilité exceptionnelle mais des limites d'élasticité ultimes inférieures à celles des extrusions structurelles de la série 6000.

Les équipementiers automobiles européens privilégient fréquemment les extrusions 6082-T4 pour les principaux angles structurels du châssis en raison de la gestion élevée de la sensibilité à la trempe et de la ténacité supérieure de l"alliage. Pour les géométries complexes nécessitant des rayons ultra-serrés, un cintrage à chaud entre 150°C et 220°C est mis en œuvre pour abaisser temporairement la limite d"élasticité et augmenter la capacité d"écrouissage sans déclencher un vieillissement prématuré de la structure métallurgique.

Technologies et machines de pliage spécialisées

Le pliage d"angle automobile utilise des processus de déformation dynamiques contrôlés par CNC, notamment le pliage par étirage rotatif, le pliage par étirement, le pliage à trois rouleaux et le pliage par presse, chacun étant sélectionné en fonction du module de section, du rayon de courbure et du volume de production.

La sélection de la technologie de pliage optimale dépend directement de la géométrie du profil structurel, du rayon de courbure requis, de la cadence de production et des limites de distorsion transversale admissibles. Les cellules de production automatisées intègrent des machines CNC multi-axes avancées pour obtenir une précision élevée et reproductible sur des chemins spatiaux tridimensionnels.

1. Technologie de pliage par étirement : dans le pliage par étirement, une force de traction axiale dépassant la limite d'élasticité du matériau est appliquée à l'extrusion avant et pendant son essuyage sur un bloc de coffrage. En déplaçant toute la section transversale dans le domaine de déformation en traction, la flexion par étirement élimine les contraintes de compression sur le rayon intérieur, empêchant ainsi efficacement le flambement du profil et réduisant considérablement le retour élastique. Il s’agit de la méthode principale pour les composants longs et structurels des châssis spatiaux automobiles.

2. Cintrage par étirage rotatif : Idéal pour les cintrages structurels à rayon serré et de haute précision. Le profilé est serré contre une matrice de pliage rotative et étiré autour du rayon tandis qu'une matrice d'essuyage et un mandrin interne soutiennent les parois du profilé. Ce processus offre un contrôle strict de la géométrie de la section transversale, ce qui le rend idéal pour les pièces structurelles en aluminium à angle serré.

3. Cintrage à trois rouleaux (formage de rouleaux) : utilise trois rouleaux réglables pour déformer progressivement les profilés en aluminium en grands rayons continus ou variables. Il offre une grande flexibilité de production pour les éléments de châssis de véhicule à balayage long, bien que le contrôle du retour élastique nécessite des systèmes de mesure laser en ligne en temps réel.

4. Cintrage à la presse / Cintrage au vérin : Un processus rapide et rentable dans lequel un vérin de formage presse le profilé entre deux matrices de support fixes. Bien qu'il soit adapté à la production de supports en grand volume avec des rayons généreux, il offre un support en coupe transversale limité et est susceptible de provoquer un aplatissement du profil s'il n'est pas soigneusement surveillé.

Pour les composants automobiles structurels personnalisés nécessitant des tolérances strictes et une géométrie adaptée, l'utilisation de processus de fabrication spécialisés de haute précision, tels que ceux évalués dans les méthodologies avancées [service de pliage de l'aluminium] , garantit le maintien de l'intégrité du profil structurel tout au long des cycles de production à grand volume.

Intégrité transversale et contrôle de la distorsion

Le maintien de la géométrie de la section transversale pendant la flexion angulaire nécessite de contrecarrer les forces radiales localisées qui provoquent un amincissement des parois, un évasement des brides, un flambement de l"âme et un aplatissement du profil.

Lorsqu"une extrusion d"aluminium structurel à angle en L, en C ou creuse est pliée, les vecteurs de contrainte radiale dirigés vers le centre de courbure forcent la paroi extérieure à se déplacer vers l"intérieur tout en poussant la paroi intérieure vers l"extérieur. Une déformation incontrôlée entraîne une grave distorsion transversale, rendant le profil plié incapable de s"accoupler avec les assemblages d"emboutissage adjacents ou de satisfaire aux exigences de charge de collision structurelle.

Pour conserver la géométrie structurelle des extrusions d"aluminium complexes, des mandrins internes et des sabots flexibles externes sont intégrés directement dans l"ensemble de matrice de pliage. Les mandrins, allant des modèles à bouchons solides aux configurations articulées à plusieurs billes, soutiennent la cavité interne du profilé directement au point de déformation plastique. Les matrices de racleur externes empêchent le matériau de se froisser lors de sa transition vers la zone de compression.

Les conceptions d"outillage personnalisées avancées utilisent également du fluide hydraulique interne ou des noyaux en alliage à bas point de fusion pendant la phase de pliage. Dans les supports structurels automobiles de haute précision, des inserts internes en polyuréthane flexible et solide sont comprimés à l"intérieur du profilé pour maintenir le parallélisme de l"âme pendant les opérations d"étirage rotatif à grande vitesse.

Stratégies de contrôle et de compensation du retour élastique

Le contrôle du retour élastique dans le pliage d"angle automobile implique la neutralisation de la récupération de contrainte élastique grâce à une flexion excessive mécanique, des systèmes de rétroaction CNC adaptatifs, un réglage de la tension d"étirement et un soulagement des contraintes thermiques.

Le retour élastique se produit parce que la déformation plastique s'accompagne toujours d'une déformation élastique. Lorsque les forces de flexion sont supprimées, la contrainte élastique se relâche, provoquant une légère déflexion du composant plié vers sa forme d'origine. Dans les alliages d'aluminium structurels à haute résistance, où le rapport entre la limite d'élasticité et le module d'élasticité ( $R_y / E$ ) est élevé, le retour élastique peut modifier l'angle final de plusieurs degrés s'il n'est pas compensé.

1. Compensation mécanique de sur-courbure : les matrices de cintrage sont usinées avec une géométrie corrigée qui plie le matériau au-delà de l'angle cible d'une quantité exactement égale à l'angle de retour élastique prévu. Cette méthode est efficace pour les séries de production standardisées avec des lots de matériaux étroitement contrôlés.

2. Cintrage par étirement à contrôle actif de tension : en appliquant une tension axiale simultanée pendant la phase de flexion, l'état de contrainte sur toute la section transversale est entraîné dans le domaine de limite d'élasticité plastique. Cela réduit considérablement le gradient de déformation différentielle entre les zones de traction externe et les zones de compression internes, réduisant ainsi le retour élastique à des niveaux proches de zéro.

3. Rétroaction CNC adaptative en ligne : les machines modernes d'étirage multi-rouleaux et rotatifs utilisent des scanners optiques intégrés ou des systèmes de mesure laser qui mesurent l'angle de retour élastique immédiatement après le pliage. L'algorithme CNC ajuste automatiquement les paramètres de course mécanique pour les passes ou pièces ultérieures afin de maintenir des bandes de tolérance serrées.

4. Pliage à chaud à assistance thermique : chauffer les profilés en aluminium traitables thermiquement à des températures comprises entre 160 °C et 200 °C pendant le pliage abaisse la limite d'élasticité du matériau et réduit la récupération du module élastique, minimisant ainsi la variation du retour élastique après le processus.

Conseil d'entretien des mandrins : Inspectez, polissez et lubrifiez régulièrement les mandrins articulés internes à l'aide de lubrifiants synthétiques haute pression spécialisés. Dans le pliage d'angle structurel en aluminium, le micro-ramassage du grippage de l'aluminium sur les surfaces des mandrins en acier trempé augmente la résistance au frottement, les contraintes de traction localisées, la striction de la paroi extérieure et la variation du retour élastique.

Applications structurelles dans les assemblages automobiles

Les profilés structurels en aluminium courbés en angle forment des assemblages porteurs critiques dans les architectures modernes de plates-formes de véhicules à combustion interne, hybrides et électriques.

La conception structurelle automobile donne la priorité à une absorption d’énergie élevée, à la rigidité et à un poids minimal. Les angles structurels en aluminium et les extrusions incurvées complexes servent de base aux cellules de sécurité, aux supports de châssis et au cadre du boîtier de batterie.

1. Systèmes de gestion des collisions (CMS) : les poutres d'impact des pare-chocs avant et arrière présentent des angles de balayage complexes conçus pour absorber l'énergie cinétique lors des collisions. Ces profilés nécessitent une déformation plastique contrôlée sans fissuration pour protéger les principales sous-structures du véhicule.

2. Boîtiers de batteries EV : les plateaux de batteries de véhicules électriques utilisent des angles structurels et des cadres périmétriques en aluminium courbés avec précision pour créer des boîtiers structurels rigides et étanches aux liquides. Ces cadres doivent résister à des charges d'impact latéral extrêmes pour empêcher la pénétration des cellules de la batterie.

3. Châssis spatiaux Body-in-White (BIW) : les architectures à châssis spatiaux en aluminium utilisent des profils d'angle structurels courbés pour les arches de toit, le renfort du montant A et les ensembles de bas de caisse, offrant une rigidité en torsion élevée tout en réduisant le poids total de la carrosserie.

4. Supports de suspension du sous-châssis du châssis : des équerres en aluminium courbé de gros calibre fixent les bras de commande, les crémaillères de direction et les sous-châssis au corps principal, nécessitant une endurance élevée à la fatigue sous des charges mécaniques cycliques.

Des solutions structurelles sur mesure, telles que des mises en œuvre spécialisées [service de pliage de l'aluminium] , permettent aux équipementiers automobiles d'intégrer des profils géométriques complexes dans des architectures de plates-formes modulaires tout en adhérant à des mesures structurelles strictes de performance en cas de collision.

Exigences de performance structurelle et tests de qualité

L"assurance qualité pour le pliage d"angle automobile implique une matrice complète de tests visuels et dimensionnels non destructifs, d"analyses métallographiques destructives et de validation dynamique de la sécurité en cas de collision.

Pour certifier les composants structurels en aluminium pliés en angle pour la production OEM, les pièces doivent être soumises à des protocoles de validation rigoureux pour confirmer que le formage à froid sévère n"a pas introduit de sites de nucléation par fatigue interne, de microfissures ou d"amincissement critique des parois.

Les procédures de validation primaires incluent un balayage laser optique 3D non destructif pour cartographier le contour complet de la surface par rapport aux modèles CAO originaux, générant ainsi une carte numérique de déviation à code couleur. Les tests d"épaisseur par ultrasons mesurent l"amincissement des parois extrados, confirmant que l"épaisseur restante du matériau répond aux spécifications structurelles en matière de chargement en cas de collision.

Les protocoles de tests destructifs comprennent un polissage métallographique transversal et un examen microscopique. L"évaluation microstructurale garantit que les dislocations induites par la déformation n"ont pas créé de microvides le long des joints de grains. De plus, des coupons de traction sectionnés à partir de zones de courbure à forte contrainte sont testés pour évaluer la ductilité résiduelle et la conformité à la limite d"élasticité après durcissement.

La validation structurelle finale nécessite des tests de résistance aux chocs à grande échelle, au cours desquels des sous-ensembles complets (tels que des poutres d"impact de pare-chocs ou des rails latéraux de batterie) sont soumis à des tests d"écrasement axial quasi-statique et d"impact dynamique à grande vitesse. Les performances des composants sont évaluées sur la base d"un comportement de pliage prévisible, d"une capacité totale d"absorption d"énergie et d"une absence totale de fissuration fragile le long des rayons de courbure d"origine.

L"optimisation des processus de pliage d"angle dans le secteur automobile nécessite d"aligner la sélection des alliages, la conception des outils de précision et le contrôle actif du retour élastique. En équilibrant la répartition des contraintes avec un support transversal rigide, les équipes de fabrication fournissent des composants structurels en aluminium léger qui répondent aux normes strictes de performance et de sécurité des équipementiers automobiles.
