Pliage de l'aluminium : facteurs, techniques et applications

Le cintrage de précision de l"aluminium est un processus de fabrication de formage à froid hautement contrôlé qui déforme de manière permanente les tôles d"aluminium, les tubes ou les profilés extrudés le long d"un axe droit en appliquant des forces mécaniques au-delà de la limite d"élasticité du matériau sans compromettre l"intégrité structurelle ou la finition de surface.

En un coup d"œil

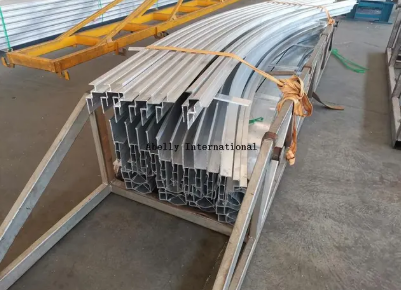

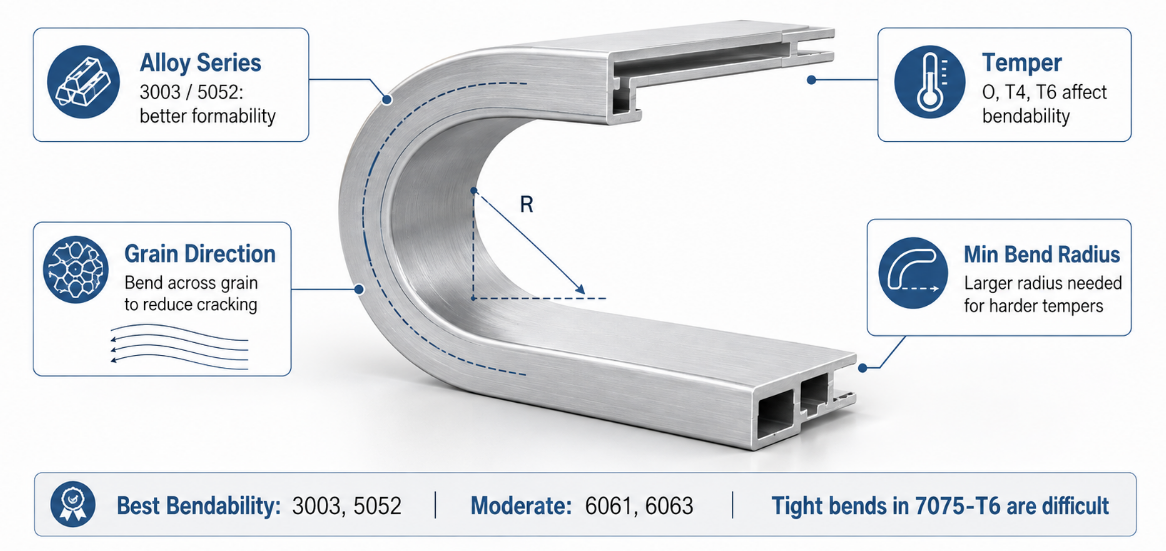

Facteurs métallurgiques clés influençant le pliage de l’aluminium

Le succès du formage à froid dans le pliage de précision de l"aluminium dépend fondamentalement de la composition de l"alliage du matériau, de l"état du traitement thermique, de l"orientation des grains par rapport à la ligne de pliage et du rapport entre le rayon de courbure minimum et l"épaisseur du matériau.

D"un point de vue technique, le comportement mécanique du pliage de l"aluminium est régi par sa réponse contrainte-déformation dans la zone de déformation plastique. Contrairement à l"acier de construction, les alliages d"aluminium présentent des profils de ductilité divers en fonction de leurs éléments d"alliage tels que le magnésium, le silicium, le cuivre et le zinc. Par exemple, les alliages non traitables thermiquement des séries 3000 et 5000 présentent des capacités d"écrouissage élevées et une formabilité à froid supérieure, tandis que les alliages traitables thermiquement des séries 6000 et 7000 nécessitent le strict respect des conditions de trempe pour éviter les fissures du côté tension lors des opérations de pliage serré de l"aluminium.

La sélection de la trempe est primordiale lors de la planification de projets de pliage d’aluminium. L"aluminium O-temper entièrement recuit offre l"allongement le plus élevé et une limite d"élasticité minimale, ce qui le rend idéal pour les courbures à rayon serré. Cependant, lorsque l’intégrité structurelle nécessite des états T4 ou T6, les ingénieurs doivent tenir compte d’un rapport élasticité/résistance à la traction accru. Le cintrage d"un profilé en alliage 6061-T6 nécessite des rayons de courbure nettement plus grands qu"un profilé 6061-O ou 6063-T4. Tenter un rayon de courbure agressif en aluminium sur des matériaux T6 sans préchauffage ni formage incrémentiel conduit souvent à une rupture par cisaillement intergranulaire le long de la peau de tension externe.

De plus, l"orientation des grains créée lors du laminage de la feuille ou de l"extrusion du profilé dicte la ductilité directionnelle du pliage de l"aluminium. Effectuer une opération de pliage de l"aluminium parallèlement à la direction longitudinale de laminage soumet le matériau à des contraintes de traction plus élevées le long des joints de grains, augmentant ainsi la probabilité de fissuration des bords. L"exécution d"un processus de pliage de l"aluminium perpendiculairement (transversal) à la direction du grain répartit la contrainte de traction plus uniformément sur la microstructure. Les ingénieurs doivent évaluer la direction du grain lors de l"imbrication de pièces sur des schémas de tôlerie ou de l"orientation de profils structurels complexes avant les routines de pliage de l"aluminium par presse plieuse ou par étirage rotatif.

Méthodes et processus de pliage technique primaire de l’aluminium

Le pliage industriel de l"aluminium exploite des méthodes de formage mécanique distinctes, notamment le pliage en V avec presse plieuse, le pliage par étirage rotatif, le pliage à trois rouleaux et le formage par étirage, sélectionnées en fonction de la géométrie du profil, de la stabilité de la section transversale et de la précision de pliage requise.

La sélection de la bonne méthodologie de pliage de l"aluminium dépend du fait que la pièce à usiner est une tôle plate, une extrusion structurelle, un tube rond ou une section creuse rectangulaire. Pour la tôle et les profilés simples, le formage par presse plieuse CNC est largement utilisé. Le cintrage à l"air offre une flexibilité en utilisant la profondeur du poinçon pour contrôler l"angle, tandis que le fondage et le frappe offrent une répétabilité d"angle extrême au prix d"un tonnage nettement plus élevé. Cependant, comme l"aluminium présente un module d"élasticité inférieur à celui de l"acier, le cintrage pneumatique CNC de précision exige des systèmes avancés de bombage hydraulique dynamique et de mesure d"angle en temps réel pour compenser les variations d"alliage d"un lot à l"autre pendant le cintrage de l"aluminium.

Lors du traitement de tubes en aluminium ou d"extrusions creuses complexes, le cintrage rotatif de l"aluminium par étirage est la norme industrielle pour les applications à rayon serré. Dans le pliage rotatif de l"aluminium par étirage, le profilé est serré contre une matrice de pliage et étiré autour d"un axe de rotation tout en étant soutenu intérieurement par un mandrin de précision et extérieurement par une matrice d"essuyage. Le mandrin soutient la cavité interne pour empêcher l"effondrement de la section transversale, l"aplatissement des parois ou le plissement le long du rayon de compression intérieur. Les matrices Wiper empêchent le regroupement du matériau au point tangent. Cette méthode est essentielle pour fabriquer des cadres structurels précis, des conduites de transfert de fluide et des composants OEM spécialisés où la section transversale doit rester constante.

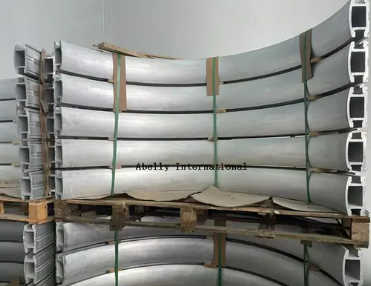

Pour les arcs à grand rayon, les anneaux et les courbes structurelles continues, le cintrage de l'aluminium à trois rouleaux (laminage pyramidal ou angulaire) et le formage par étirage sont préférés. Le formage par étirement consiste à saisir un profilé en aluminium aux deux extrémités, à appliquer une charge de traction axiale pour amener le matériau près de sa limite d'élasticité et à l'enrouler autour d'un bloc de coffrage mâle. En plaçant toute la section transversale sous tension, le pliage de l'aluminium étiré élimine les contraintes de compression sur le rayon intérieur, supprimant ainsi efficacement le retour élastique et le plissement interne. Pour les fabricants d'équipements médicaux exigeant des finitions esthétiques impeccables et des tolérances structurelles strictes, l'utilisation de processus de formage à froid de haute précision, tels que le pliage de précision de l'aluminium pour les applications d'équipement médical, garantit une stabilité géométrique élevée et des contours structurels lisses sur tous les profils pliés.

Calcul du retour élastique, de la tolérance de courbure et du rayon de courbure minimum

Un contrôle dimensionnel précis dans le pliage de l"aluminium nécessite un calcul mathématique précis du déplacement de l"axe neutre, des valeurs du facteur K, de la tolérance au pliage et de la compensation du retour élastique spécifique à l"alliage.

Lors de toute opération de pliage de l"aluminium par formage à froid, la surface extérieure du matériau subit une déformation en traction tandis que la surface intérieure subit une déformation en compression. Entre ces deux zones se trouve l’axe neutre, qui ne subit aucune contrainte. À mesure que le virage s’accentue, l’axe neutre se déplace vers l’intérieur en direction de la surface compressive. Le rapport entre la position de l"axe neutre et l"épaisseur totale du matériau est défini comme le facteur K. Dans les calculs précis de pliage de l"aluminium, le facteur K varie généralement de 0,33 pour les rayons serrés jusqu"à 0,50 pour les courbures à grand rayon, influençant directement la longueur du motif plat développé.

Le calcul de la tolérance de pliage (BA) et de la déduction de pliage (BD) correctes évite les écarts dimensionnels dans les pièces structurelles pliées. La formule mathématique pour la tolérance de courbure est exprimée comme suit : BA = (pi / 180) B (R + K * T), où B représente l'angle de courbure en degrés, R est le rayon de courbure intérieur, K est le facteur K et T est l'épaisseur du matériau. Parallèlement, le retour élastique se produit lorsque la force de flexion est relâchée et que la contrainte élastique est récupérée. Étant donné que l'aluminium a un module d'élasticité environ un tiers de celui de l'acier (69 GPa contre 200 GPa), le retour élastique lors de la flexion de l'aluminium est nettement plus prononcé et doit être compensé en pliant excessivement le matériau ou en modifiant la géométrie de la matrice.

Pour établir la répétabilité du pliage automatisé de l"aluminium, les ingénieurs utilisent l"analyse par éléments finis (FEA) ainsi que des tests empiriques pour cartographier les angles de retour élastique. Pour le pliage de l"aluminium 6061-T6, le retour élastique peut varier de 2 à 10 degrés en fonction du rapport entre le rayon de courbure et l"épaisseur de la paroi. Le contrôle des paramètres de rayon de courbure minimum empêche la séparation des grains externes et les fissures sous tension. L"application de configurations d"outillage dédiées, telles que des matrices inférieures en uréthane ou des matrices spéciales à voilure tournante, permet de répartir uniformément les contraintes localisées sur la zone de déformation lors des cycles de production de pliage d"aluminium en grand volume.

Protection des surfaces et contrôles de qualité après pliage

Le maintien d’une qualité de surface impeccable et de l’intégrité structurelle pendant le pliage de l’aluminium nécessite des matériaux d’outillage spécialisés, des lubrifiants de surface, une inspection géométrique et des procédures de tests non destructifs.

Étant donné que les alliages d"aluminium sont relativement mous et sujets au grippage, le contact direct entre les matrices en acier brut et les pièces en aluminium pendant le pliage de l"aluminium peut provoquer des rayures de surface, un ramassage du métal et des marques de traînée dommageables sur le plan esthétique. Pour éviter cela, les installations de production avancées utilisent des aciers à outils trempés (tels que D2 ou A2) recouverts de nitrure de titane (TiN) ou de chrome, polis pour obtenir une finition miroir. Alternativement, des inserts en polymère synthétique hautement polis, tels que du Delrin ou des tampons spécialisés en uréthane, sont positionnés entre la pièce à usiner et l"outillage métallique pendant le pliage de l"aluminium pour éliminer le transfert de marques d"outil sur des surfaces esthétiques ou anodisées.

La lubrification joue un rôle essentiel dans la protection de la couche limite lors du pliage intensif de l"aluminium. Les huiles synthétiques à haute viscosité ou les lubrifiants par évaporation solubles dans l"eau réduisent la friction au niveau des surfaces de contact de la matrice d"essuyage et du mandrin lors du pliage de l"aluminium par étirage rotatif. Sans lubrification adéquate, la friction induit une accumulation de chaleur localisée, augmentant l"adhésion du matériau au mandrin et provoquant un amincissement excessif de la paroi, une ovalisation du tube ou un grippage de la surface le long de l"arc de courbure interne.

La vérification de la qualité après formage pour le pliage de précision de l'aluminium comprend des tests non destructifs (CND) et une inspection géométrique. Les machines à mesurer tridimensionnelles (MMT) et les scanners laser optiques 3D mesurent la distorsion des profils transversaux, les tolérances d'angle et les longueurs des branches par rapport aux modèles CAO. Pour les éléments structurels porteurs critiques, les tests de jauge d'épaisseur de paroi par ultrasons garantissent que l'amincissement des parois de tension extérieure ne dépasse pas les limites techniques autorisées (généralement maintenues en dessous de 15 à 20 % de l'épaisseur nominale de la paroi). L'utilisation de méthodologies de fabrication avancées telles que des solutions de pliage d'aluminium spécialisées sur mesure garantit que les normes dimensionnelles rigoureuses et les critères d'inspection microscopique des fissures sont respectés sur les composants structurels critiques.

Protocole de maintenance des outils et de prévention du grippage : Pour maximiser la durée de vie des outils et garantir des finitions de surface sans défauts lors des opérations de pliage d'aluminium à grande vitesse, les équipes techniques doivent effectuer un nettoyage régulier des matrices avec des solvants chimiques non abrasifs pour éliminer les dépôts de micro-aluminium. Inspectez les mandrins et les matrices d'essuyage pour détecter tout signe d'usure de l'adhésif tous les 500 cycles de pliage. Assurez-vous que les systèmes de lubrification automatique fournissent un volume de film fluide constant directement aux zones de friction à haute pression avant chaque course de pliage.

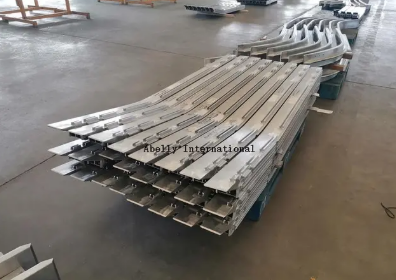

Applications industrielles des composants en aluminium pliés sur mesure

Le pliage de l"aluminium sur mesure est vital dans les industries manufacturières modernes, car il permet d"obtenir des profilés structurels légers, résistants à la corrosion et à haute résistance pour les secteurs du transport, de l"architecture, de l"aérospatiale et des équipements spécialisés.

1. Cadres pour l"aérospatiale et les transports

   Dans la conception structurelle de l"aérospatiale, le cintrage de l"aluminium est largement utilisé pour construire des anneaux de cadre de fuselage, des raidisseurs de longeron d"aile, des supports de poutre de plancher et des canaux de rail de siège. Les alliages à haute résistance comme le 2024 et le 7075 sont formés dans des conditions strictes de trempe afin de minimiser le poids tout en conservant une capacité de charge structurelle maximale. Dans l"ingénierie automobile, le cintrage de précision de l"aluminium crée des poutres de pare-chocs anti-collision, des rails de châssis spatiaux, des cadres de boîtier de batterie pour véhicules électriques (VE) et des réseaux de conduites de fluide hydraulique, contribuant ainsi de manière significative aux efforts d"allègement des véhicules.

2. Systèmes de charpente architecturale et de murs-rideaux

   L"ingénierie architecturale s"appuie sur le cintrage et le formage par étirage de l"aluminium en rouleau pour créer des extrusions de murs-rideaux en verre balayé, des cadres de puits de lumière voûtés, des structures d"auvent décoratives et des meneaux de fenêtre incurvés personnalisés. Les alliages comme le 6063-T5 ou le T6 offrent d"excellentes capacités d"anodisation et de revêtement en poudre après pliage, offrant ainsi une résistance aux intempéries et un attrait esthétique sur les façades de bâtiments commerciaux à grande échelle.

3. Équipements et boîtiers médicaux de haute précision

   La fabrication de technologies médicales exige des normes sanitaires élevées, un poids léger et une répétabilité dimensionnelle précise. Le pliage personnalisé en aluminium forme des éléments de châssis structurels, des cadres d'équipement de manipulation de patients, des bras d'éclairage chirurgical et des boîtiers de chariots de diagnostic mobiles spécialisés. L'intégration d'un formage de haute précision grâce à des opérations de pliage d'aluminium de haute précision pour dispositifs médicaux garantit des contours structurels lisses et ergonomiques, des profils d'angle propres et sans soudure et une rigidité structurelle essentielle pour les équipements de diagnostic médical sensibles.

4. Échangeurs de chaleur industriels et systèmes de fluides

   Dans les secteurs du CVC, de la réfrigération et de la production d"électricité, le cintrage rotatif de l"aluminium forme des tubes de serpentin complexes et des collecteurs d"échangeur de chaleur. L"utilisation de tubes en aluminium 3003 ou 5052 garantit une conductivité thermique et une résistance à la corrosion supérieures tout en maintenant l"intégrité du confinement de la pression dans des conditions de cycles thermiques.

Résumé complet de l’intégration du pliage de précision de l’aluminium

Maîtriser le pliage de précision de l"aluminium nécessite une compréhension approfondie de la métallurgie des matériaux, de la dynamique de déformation mécanique, des calculs mathématiques précis et des choix d"outils de formage à froid sur mesure. En évaluant soigneusement les états d"état des alliages, les directions des grains, les rapports de rayon de courbure et les caractéristiques de retour élastique, les ingénieurs de fabrication peuvent systématiquement produire des composants pliés sans défauts avec des tolérances géométriques serrées. La mise en œuvre de méthodes avancées telles que le cintrage par étirage rotatif, le cintrage pneumatique par presse plieuse avec bombage dynamique ou le formage par étirage garantit l"intégrité structurelle et la protection de la surface des tôles, tubes et profilés extrudés complexes. En fin de compte, l"intégration de procédures de contrôle qualité robustes et de modèles de calcul précis permet aux fabricants OEM d"optimiser l"efficacité de la production et de fournir des composants en aluminium hautes performances pour des applications exigeantes d"équipements aérospatiaux, automobiles, architecturaux et médicaux.
