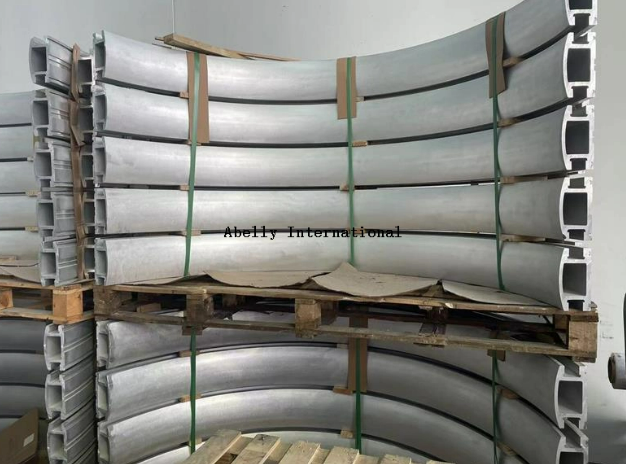

Services de cintrage de sections de profilés d'extrusion d'aluminium

Les services de cintrage de sections de profilés extrudés en aluminium permettent un remodelage précis, structurel et de qualité cosmétique des profilés extrudés en courbes complexes sans compromettre l"intégrité structurelle. En employant des technologies avancées telles que le pliage par étirement CNC à trois rouleaux, le pliage par étirage rotatif et le pliage par presse, les fabricants peuvent former des formes personnalisées pour des applications architecturales, de transport, industrielles et médicales. Ces techniques garantissent des tolérances serrées, une distorsion transversale minimale et des finitions de surface impeccables requises pour les conceptions industrielles haut de gamme.

En un coup d"œil

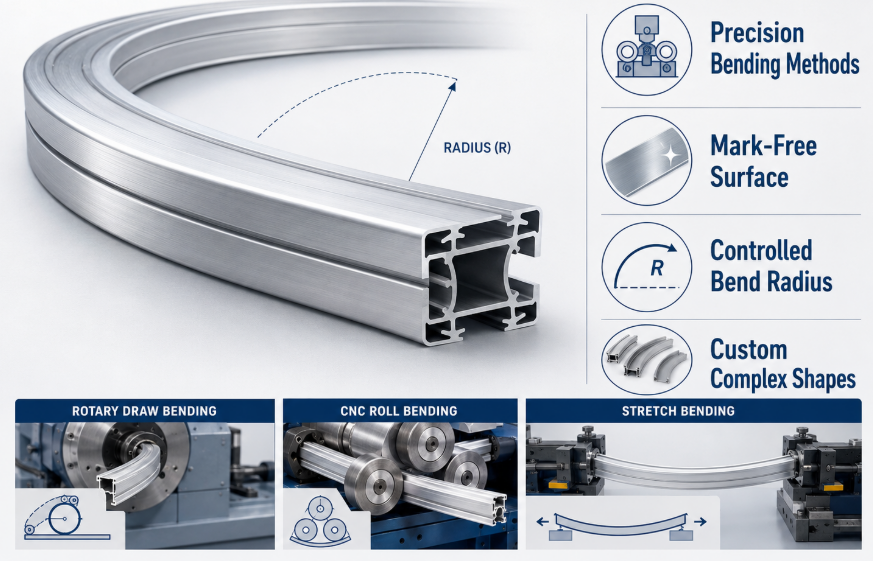

Technologie de pliage de l"aluminium

La technologie de pliage de l'aluminium utilise des forces mécaniques spécialisées pour déformer les profilés extrudés dans des configurations radiales précises tout en conservant strictement les dimensions de la section transversale d'origine du profilé. Le choix de la méthode physique appropriée est essentiel pour minimiser les concentrations de contraintes, éviter l’amincissement des parois et empêcher l’effondrement structurel pendant le processus de fabrication.

La fabrication industrielle moderne repose sur plusieurs méthodes de déformation primaires pour gérer diverses géométries structurelles. Le cintrage par étirage rotatif sécurise l"extrusion sur une filière de pliage rotative et dessine le profilé contre une filière de pression. Ce procédé est très efficace pour les cintrages à rayon serré, en particulier lorsqu"il est associé à un mandrin interne qui soutient les chambres creuses du profilé, empêchant ainsi le flambage ou l"aplatissement des murs extérieurs.

Pour les courbes à grand rayon et les formations circulaires continues, le pliage CNC à trois rouleaux est l"approche industrielle standard. Cette méthode fait passer le profilé en aluminium à travers une configuration de trois rouleaux réglables, appliquant progressivement une force de flexion à chaque passage. Le contrôle numérique du positionnement des rouleaux garantit une répétabilité constante et permet la formation progressive de courbes complexes à rayon variable sans induire de fatigue soudaine du matériau.

Le pliage par étirement représente la technique la plus avancée pour les composants structurels. Dans ce processus, le profilé en aluminium est saisi aux deux extrémités et tendu jusqu"à sa limite d"élasticité avant d"être enroulé autour d"une matrice de pliage. En maintenant une tension axiale constante, l"axe neutre de flexion est entièrement déplacé en dehors de la section transversale du profilé. Cela élimine les contraintes de compression sur le rayon intérieur, empêchant ainsi le froissement et réduisant le retour élastique après flexion à des niveaux proches de zéro. Cette technique est très appréciée lors du traitement d’alliages à haute résistance où la précision géométrique est essentielle.

Les performances de ces technologies dépendent fortement de l’état métallurgique du métal. Par exemple, les alliages magnésium-silicium tels que 6061 et 6082 réagissent différemment selon qu"ils sont à l"état T4 (traité thermiquement en solution et vieilli naturellement) ou à l"état T6 (vieilli artificiellement). Les fabricants choisissent souvent de plier les profilés dans l"état T4, plus ductile, puis de procéder à un vieillissement artificiel pour atteindre une dureté T6, ce qui empêche les fissures le long du rayon de tension externe du pli.

• Support de mandrin à tirage rotatif : utilisant des mandrins à maillons internes en laiton ou en acier pour empêcher l'effondrement interne lors d'une déformation à rayon serré.

• Contrôle de tension hydraulique : mise en œuvre de boucles de rétroaction en temps réel dans les machines à cintrer pour ajuster la tension en fonction des variations de rendement du matériau.

• Outillage de profil multi-cavité : conception de matrices segmentées personnalisées qui s'emboîtent dans des ailettes de profil complexes pour répartir uniformément la pression pendant les opérations de pliage.

Marquer une flexion libre

Le pliage sans marque est une sous-discipline de fabrication spécialisée axée sur la déformation des profilés en aluminium sans laisser d'imperfections cosmétiques, de marques d'outils, de rayures ou de rayures de surface sur les zones visibles. Ce niveau de production est essentiel pour les profilés anodisés ou thermolaqués destinés aux installations architecturales à haute visibilité, aux biens de consommation haut de gamme et aux appareils médicaux spécialisés.

Pour éliminer les marques de friction entre l"outil et le métal, les fabricants remplacent les outils traditionnels en acier trempé par des inserts en polymère haute performance ou des matrices synthétiques solides. Des matériaux tels que le polyoxyméthylène, le nylon industriel et le polyéthylène téréphtalate sont usinés pour correspondre exactement au profil extérieur de l"extrusion. Ces matériaux ont un faible coefficient de frottement et un niveau de dureté inférieur à celui de l"aluminium, ce qui évite le cisaillement mécanique et le grippage microscopique qui se produisent lors du contact glissant métal sur métal sous haute pression.

En plus des outils synthétiques, des films barrières de protection sont fréquemment appliqués directement sur l"extrusion d"aluminium avant qu"elle n"entre dans les machines de pliage. Ces films en polyéthylène basse densité ou co-extrudés agissent comme un tampon physique, absorbant l"énergie de cisaillement générée par les filières coulissantes. Une fois le processus de pliage terminé, le film protecteur peut être décollé, laissant la finition d"origine, la couche anodisée ou le revêtement en poudre complètement intacts. Cette étape élimine le besoin de retravailler la surface après le cintrage, comme le meulage ou le polissage.

Lors de la fabrication de produits de haute précision, la préservation des surfaces cosmétiques est une considération technique clé. Dans les environnements cliniques médicaux, l’intégrité des surfaces est essentielle pour l’assainissement, car même les rayures microscopiques peuvent abriter des agents pathogènes ou résister à la stérilisation. Pour ces applications, le choix d’un service spécialisé de pliage d’équipements médicaux en aluminium anodisé garantit que la couche protectrice d’oxyde anodique reste totalement ininterrompue et exempte de microfissures tout au long du processus de formage.

1. Normes d'inspection des surfaces : mise en œuvre de systèmes d'inspection optique automatisés pour numériser les surfaces courbes à la recherche de micro-abrasions sous un éclairage LED à haut luxe.

2. Étalonnage de l'alignement des matrices : utilisation de niveaux laser numériques pour aligner les matrices primaires, de pression et d'essuyage, ce qui évite les pics de pression localisés qui conduisent à un pincement de surface.

3. Sélection de lubrifiants : Utilisation d'esters synthétiques hautement évaporatifs ou d'huiles de disparition qui fournissent une lubrification limite pendant la déformation mais nettoient à sec sans laisser de résidus chimiques.

Protocole de maintenance des outillages : Pour garantir des cycles de production cohérents et sans marques, les inserts de matrice synthétiques doivent être inspectés tous les 50 cycles de pliage. Toutes les particules métalliques, poussières ou éclats d'aluminium incrustés doivent être immédiatement éliminés à l'aide de solvants non abrasifs et de brosses douces. Les débris d'aluminium microscopiques incrustés dans les matrices en polymère agissent comme un agent abrasif, ce qui peut provoquer des rayures sur les profils suivants.

Capacité de pliage

La capacité de flexion définit les limites géométriques, matérielles et dimensionnelles dans lesquelles un profilé en aluminium peut être déformé sans subir de défaillance mécanique, de flambement des parois ou de fissuration. La définition de ces limites nécessite une analyse détaillée des propriétés mécaniques de l'alliage, du moment d'inertie de la section transversale et des limites physiques de la machine de pliage.

Le principal facteur limitant la capacité de flexion est la limite d’allongement de l’alliage d’aluminium spécifique. Lors d"une opération de pliage, le matériau sur le rayon extérieur de la courbe subit une déformation en traction, tandis que le matériau sur le rayon intérieur subit une déformation en compression. La contrainte maximale de la fibre externe dépend de la distance entre l"axe de courbure neutre et la fibre la plus externe par rapport au rayon de courbure de l"axe central. Si cette contrainte de tension dépasse la limite d"allongement uniforme du matériau, des fissures de traction se produiront. Par conséquent, les alliages à haute ductilité tels que le 6063-T4 possèdent une capacité de flexion beaucoup plus grande, permettant un rayon de courbure minimum plus petit, par rapport aux alliages à plus haute résistance et moins ductiles comme le 7075-T6.

La géométrie du profil joue également un rôle essentiel. Les profilés symétriques à parois épaisses peuvent résister à des forces de flexion plus élevées et à des rayons plus serrés que les profilés à parois minces, à cavités multiples ou hautement asymétriques. Lors du pliage de formes asymétriques, l"axe neutre s"éloigne du centre géométrique, ce qui peut entraîner une torsion ou un flambage latéral. Pour contrecarrer ces forces, des mandrins internes personnalisés, des sabots de support externes et des commandes de tension spécialisées doivent être conçus pour correspondre au moment d"inertie du profilé.

Les clients industriels européens spécifient souvent des tolérances de haute précision pour les capacités de pliage, exigeant fréquemment un écart d"ovalité maximal inférieur à 1,5 % sur les sections courbes. Pour obtenir ces résultats, il faut faire correspondre l"état mécanique de l"alliage avec les processus mécaniques appropriés. Si l"épaisseur de paroi d"un profilé est trop fine par rapport à sa largeur hors tout, des supports internes doivent être utilisés pendant le cycle de formage pour maintenir l"intégrité structurelle.

Pour obtenir des pliages nets et reproductibles sur des profils complexes, les fabricants doivent évaluer soigneusement l'interaction entre l'épaisseur de la paroi extérieure et le rayon de courbure ciblé. Pour les applications médicales exigeantes où la précision dimensionnelle et la qualité de la surface sont essentielles, l'utilisation d'un processus de pliage de profilés médicaux en aluminium dédié fournit le contrôle de tension calibré et le support interne spécialisé nécessaire pour manipuler les extrusions à paroi mince sans distorsion.

• Vérification de l'allongement : réalisation d'essais de traction sur les lots d'extrusion entrants pour vérifier que les limites d'allongement réelles correspondent aux valeurs spécifiées sur les certificats de matériaux.

• Compensation du retour élastique : Utilisation de systèmes de contrôle CNC numériques qui plient excessivement le profil selon un pourcentage calculé pour compenser la récupération élastique.

• Optimisation de l'épaisseur de paroi : Sélection de profils d'extrusion avec un faible rapport largeur/épaisseur pour minimiser les risques d'huile ou de plissement des parois côté compression.

Pliage spécialisé

Le pliage spécialisé implique l'ingénierie de solutions de déformation non standard hautement personnalisées, notamment des courbes à rayons multiples, des bobines hélicoïdales et des pliages tridimensionnels complexes au sein d'une seule extrusion d'aluminium. Ce domaine spécialisé nécessite des machines CNC multi-axes avancées, des ensembles d'outils conçus sur mesure et une analyse précise par éléments finis pour prédire et contrôler le flux de métal pendant le traitement.

Contrairement aux simples arcs de cercle, les courbures spéciales passent souvent en douceur par plusieurs rayons différents au sein d"un seul profil continu. Le formage multi-rayons est généralement exécuté à l’aide de machines à rouler CNC équipées d’un positionnement hydraulique dynamique. Lorsque le profil passe à travers les rouleaux, un programme CNC ajuste la position centrale du rouleau en temps réel. Cela permet des transitions fluides depuis des sections droites vers des courbes serrées et de nouveau vers des balayages doux. Cette capacité est largement utilisée dans les façades architecturales modernes et les charpentes aérodynamiques.

La flexion hélicoïdale tridimensionnelle ajoute une autre couche de complexité en introduisant un pas ou une torsion constant sur la longueur axiale du profil incurvé. Ce processus nécessite une configuration de machine spécialisée capable d"appliquer simultanément des forces de flexion dans les plans vertical et horizontal tout en guidant le profilé vers l"avant. Le contrôle de la torsion est un défi majeur dans le formage tridimensionnel, car la section transversale asymétrique de nombreux profils personnalisés résiste naturellement à la flexion bi-axiale, qui peut conduire à une torsion ou à un flambage latéral si elle n"est pas correctement contrôlée par l"outillage.

L'intégration de plusieurs étapes de fabrication dans le processus de pliage est une exigence courante pour les composants industriels et médicaux haut de gamme. Par exemple, les cadres de montage structurels utilisés dans les établissements de santé doivent présenter des courbures précises ainsi que des trous de montage intégrés, des fentes fraisées et des finitions de surface propres. L'utilisation d'une solution spécialisée de pliage de profilés en aluminium médical permet aux fabricants de combiner un pliage CNC précis avec un usinage post-formage, garantissant ainsi que toutes les interfaces de montage restent parfaitement alignées par rapport aux géométries pliées.

L’exécution de ces pliages avancés nécessite une manipulation précise des matériaux et un contrôle des processus. La déformation physique altère la structure des grains de l’alliage d’aluminium, ce qui peut conduire à un écrouissage localisé. Si un profil nécessite plusieurs courbures serrées à proximité immédiate, les fabricants doivent analyser le flux de matériau pour éviter des fractures de contrainte ou des déchirures localisées.

1. Analyse par éléments finis : exécution de simulations numériques du processus de pliage pour identifier les concentrations de contraintes potentielles, l'amincissement des parois et les plissements avant l'usinage de l'outillage physique.

2. Dispositifs de serrage dynamiques : mise en œuvre de pinces hydrauliques qui ajustent leur force de maintien de manière dynamique pendant le cycle de pliage, permettant au métal de s'écouler en douceur sans se déchirer.

3. Traitement thermique après pliage : application d'un recuit de détente localisé sur les sections fortement déformées du profilé pour restaurer les propriétés mécaniques et empêcher la fissuration par corrosion sous contrainte au fil du temps.

Conclusion

Le cintrage de sections de profilés en aluminium extrudé est un processus de fabrication hautement sophistiqué qui équilibre la métallurgie, la force mécanique et l"outillage de précision. Du cintrage par étirage rotatif standard au formage par étirage CNC avancé à trois axes, chaque technique doit être soigneusement sélectionnée en fonction de l"état de l"alliage, de la géométrie du profil et des exigences esthétiques de l"application. En mettant en œuvre des solutions d"outillage sans marque, en maintenant un contrôle strict sur les limites de pliage et en tirant parti des capacités multi-axes spécialisées, les fabricants peuvent produire des composants incurvés complexes et hautes performances qui répondent à des normes industrielles et médicales strictes. Le partenariat avec un fournisseur de fabrication spécialisé garantit que les profilés en aluminium personnalisés sont formés avec une intégrité structurelle exceptionnelle, des tolérances dimensionnelles précises et des finitions de surface impeccables.
