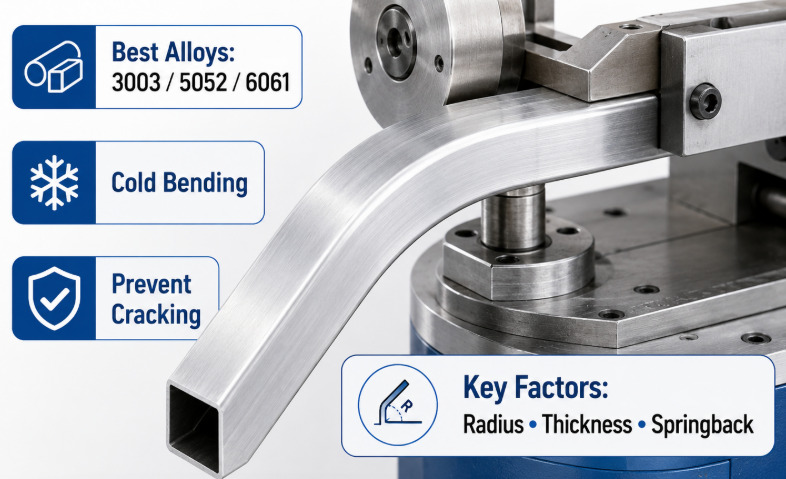

Pliage de l'aluminium : techniques, types d'alliages et conseils de conception

Le cintrage de l"aluminium est un processus critique de fabrication du métal qui remodèle les profilés, feuilles et tubes en aluminium selon des courbes ou des angles précis. Le processus repose en grande partie sur la sélection de la trempe correcte de l"alliage d"aluminium, sur le calcul du rayon de courbure approprié pour éviter la défaillance du matériau et sur l"application de la méthode de fabrication appropriée, telle que le cintrage par étirage rotatif, le cintrage au rouleau ou le cintrage par presse plieuse. Réaliser un cintrage réussi sans fissuration du matériau nécessite une connaissance technique approfondie de la ductilité des alliages, de l’orientation des grains et des limites mécaniques des pièces métalliques.

En un coup d"œil

Quel est le meilleur aluminium pour les applications de pliage

Les meilleurs alliages d"aluminium pour les applications de pliage appartiennent aux séries 3000, 5000 et 6000, plus précisément 3003, 5052 et 6061, car ils offrent un équilibre optimal entre résistance à la traction, ductilité et limites d"allongement sous contrainte mécanique.

Profils métallurgiques d"alliages pliables

Lors de la sélection des matières premières pour la fabrication industrielle, la compréhension de la chimie du métal est primordiale. La série 3000 est principalement alliée au manganèse. Cette composition chimique se traduit par une résistance modérée associée à des propriétés d’allongement hautement souhaitables. Pour les composants architecturaux simples, les appareils électroménagers et les conduits basse pression, le 3003-H14 représente une sélection standard de l"industrie en raison de son excellente maniabilité et de sa résistance à la fissuration.

La série 5000 intègre le magnésium comme principal élément d"alliage. Cet ajout offre une résistance à la traction nettement supérieure et une résistance à la corrosion supérieure à celle de la série 3000. Au sein de ce groupe, le 5052-H32 est largement reconnu comme l"un des alliages structurels les plus polyvalents pour le pliage. Il conserve une résistance élevée à la fatigue et peut être formé selon des rayons serrés sans développer de fractures de surface, ce qui le rend très précieux pour les composants marins, les enceintes structurelles et le matériel industriel spécialisé.

La série 6000 contient du silicium et du magnésium, formant du siliciure de magnésium. Cette composition rend l'alliage traitable thermiquement. Bien que le 6061-T6 soit l'alliage d'aluminium structurel le plus couramment utilisé dans les applications lourdes, sa limite d'élasticité élevée rend le formage à froid très difficile. Pour obtenir des courbes complexes dans les profils structurels, les concepteurs spécifient souvent le 6061 dans un état recuit (6061-O) ou font appel à des partenaires de fabrication spécialisés de haute précision. Par exemple, les structures médicales modernes exigent des tolérances géométriques strictes et des normes esthétiques élevées, qui sont obtenues grâce à des services de pliage d'aluminium haut de gamme pour les cadres médicaux qui contrôlent avec précision la déformation des profilés structurels de la série 6000.

Comparaison des principaux alliages de pliage

Le tableau ci-dessous présente les propriétés mécaniques et les spécifications de rayon de courbure minimum pour les alliages les plus couramment utilisés dans la fabrication de précision :

Comportement mécanique et implications en matière de conception

Comprendre la relation entre la limite d"élasticité et l"allongement à la rupture est crucial pour la conception structurelle. Les alliages avec un pourcentage d"allongement élevé peuvent subir une déformation plastique importante avant d"atteindre leur résistance à la traction ultime, qui représente le point de séparation physique ou de déchirure. Lors de la conception de cadres structurels complexes, l"utilisation du 5052 ou du 6061-T4 permet aux ingénieurs d"exploiter des capacités de charge élevées tout en garantissant que le matériau peut résister au formage mécanique sans microfissuration interne.

Les acheteurs industriels européens privilégient fréquemment les séries 5000 et 6000 en raison de leurs performances équilibrées dans des environnements exigeants. Les normes européennes relatives aux machines mettent l"accent sur la sécurité structurelle et la résistance à la fatigue à long terme, orientant les fabricants vers des alliages qui ne présentent pas de fissuration par corrosion sous contrainte sur de longues durées de vie. Cette préférence montre pourquoi une sélection précise des matériaux doit être associée à des géométries d"outillage spécialisées pour maintenir l"intégrité de la structure cristalline de l"alliage.

L’aluminium peut-il être plié sans chauffage ?

L"aluminium peut être plié sans chauffage grâce à des processus de formage à froid, à condition que l"alliage sélectionné présente une ductilité naturellement inhérente élevée, que l"état de trempe soit optimisé pour le formage et que le rayon de courbure dépasse le seuil critique minimum du matériau spécifique.

La physique du pliage à froid

Le pliage à froid fait référence à la déformation plastique du métal à température ambiante. Au cours de ce processus, les grains de l"alliage d"aluminium sur la surface extérieure du coude sont soumis à une contrainte de traction et s"allongent, tandis que les grains sur la surface intérieure subissent une contrainte de compression. Si la contrainte de traction dépasse la résistance à la traction ultime du matériau, le métal se brisera. Par conséquent, le cintrage à froid est très efficace avec les états recuits (désignés par le suffixe O) et les états écrouis (tels que H14 ou H32) qui possèdent un potentiel d"allongement mécanique suffisant.

À l’inverse, les états traités thermiquement (tels que le T6) ont un réseau cristallin étroitement verrouillé conçu pour maximiser la limite d’élasticité et la dureté. Le pliage du 6061-T6 à température ambiante jusqu"à un rayon serré entraîne presque toujours une défaillance catastrophique immédiate le long du rayon de courbure extérieur. Pour réussir à plier à froid de tels matériaux, les fabricants doivent augmenter considérablement le rayon de courbure ou utiliser des machines spécialisées qui répartissent uniformément la force mécanique sur la pièce à usiner.

Dans les secteurs à haute fiabilité comme le diagnostic médical et le transport des patients, les composants structurels doivent être formés sans traitement thermique pour préserver leurs états mécaniques exacts et éviter la déformation thermique. L’utilisation d’un service dédié de cintrage de tubes en aluminium de haute précision permet aux fabricants de produire des pièces courbes à partir d’alliages durs à température ambiante, en conservant les caractéristiques chimiques et physiques du métal.

Capacité de pliage à froid par alliage et trempe

Les ensembles de données suivants démontrent la viabilité du pliage à froid dans différents états pour une épaisseur de plaque standard de 3,0 mm :

Facteurs de formabilité dans le traitement à froid

Le traitement à froid nécessite une attention particulière à la récupération élastique du matériau, un phénomène appelé retour élastique. Lorsque la force de flexion est relâchée, les contraintes élastiques résiduelles à l’intérieur de l’aluminium lui font reprendre partiellement sa forme initiale. L’aluminium froid ayant un module d’élasticité plus faible que l’acier, son retour élastique est plus prononcé. Les fabricants doivent plier le matériau selon un angle calculé pour obtenir la géométrie finale souhaitée.

De plus, le formage à froid d"alliages à haute résistance à l"approche de leurs limites physiques peut induire un défaut de surface connu sous le nom d"effet « peau d"orange ». Cette texture rugueuse se produit lorsque les grains métalliques individuels se déforment de manière inégale sous l"effet d"une contrainte de traction. Bien qu"il ne s"agisse pas toujours d"une défaillance structurelle, cela dégrade l"apparence esthétique du produit, ce qui est inacceptable pour les boîtiers industriels ou destinés aux consommateurs visibles.

Comment plier l"aluminium sans se fissurer

Pour plier l"aluminium sans se fissurer, les fabricants doivent aligner l"axe de courbure perpendiculairement à la direction du grain de roulement, utiliser un rayon de courbure qui respecte ou dépasse les spécifications minimales du matériau et utiliser une lubrification appropriée des outils pour réduire la friction localisée.

Direction du grain et alignement microstructural

Pendant le processus de laminage au laminoir, les grains d"aluminium s"allongent dans la direction de la tôle à laminer. Cela crée une texture directionnelle distincte au sein de la feuille ou de la plaque. Une flexion parallèle à cette direction de grain force la contrainte de traction à agir le long des joints de grain, ce qui augmente le risque de fissuration, de fendillement ou de défaillance structurelle.

Pour éviter les fissures, la ligne de pliage doit idéalement être orientée à un angle de 90 degrés (perpendiculaire) par rapport au sens de roulement. Si une pièce doit être pliée dans plusieurs directions, une orientation de 45 degrés par rapport à la direction du grain constitue un compromis efficace, répartissant les forces de traction entre les joints de grains et réduisant les concentrations de contraintes locales.

De plus, l’état physique des bords cisaillés de la tôle d’aluminium joue un rôle crucial dans la prévention de la propagation des fissures. Lorsqu’une plaque est cisaillée, des microfissures se forment le long du bord coupé. Si ces bords sont mis sous tension pendant le cycle de pliage, les microfissures se propageront rapidement à travers la ligne de pliage. L"ébavurage et le polissage des bords de la pièce avant pliage sont une mesure préventive essentielle qui permet d"éliminer ces remontées de contraintes mécaniques.

Variables de traitement critiques pour éviter les fissures

Le tableau ci-dessous répertorie les mesures préventives essentielles et les ajustements opérationnels nécessaires pour éliminer les fissures lors des virages à grand angle :

Outils avancés et contrôles de processus

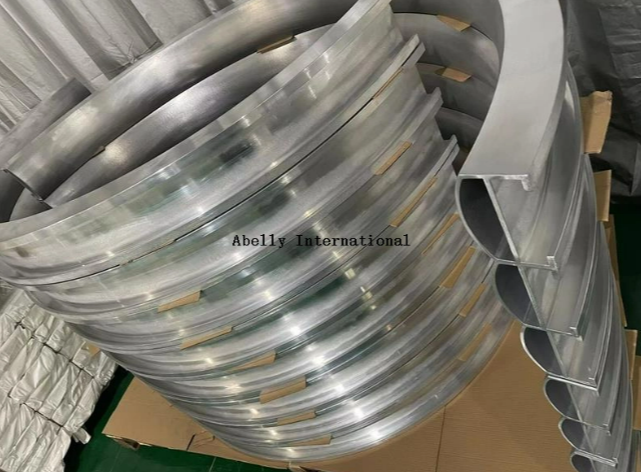

L'utilisation d'outils spécialisés est essentielle lors du pliage de profilés en aluminium à haute résistance. Le cintrage par étirage rotatif, par exemple, utilise une matrice de pliage rotative, une matrice de pression et un mandrin interne. Le mandrin soutient l'intérieur du tube ou du profilé pour éviter l'effondrement, tandis que la matrice de pression maintient une force constante pour éviter le froissement. La mise en œuvre d'un service professionnel de courbage de tuyaux en aluminium garantit que le placement du mandrin, la pression de serrage et la vitesse d'étirage sont mathématiquement synchronisés pour éliminer les fractures de surface.

Pour les pièces structurelles à usage intensif, les clients industriels recherchent une réduction constante de l"épaisseur de paroi (WTR) et une ovalité minimale. En utilisant un équipement CNC de haute précision et des inserts d"outillage sur mesure, les fabricants peuvent contrôler le flux de matériau dans toute la zone de pliage, permettant à l"aluminium de s"écouler de manière plastique sans rétrécissement localisé ni défaillance structurelle.

Conseil de configuration de l'outillage (prévention des marques d'outillage) : Pour éliminer les rayures esthétiques et les marques d'outils sur les surfaces en aluminium très sensibles, les fabricants doivent utiliser un ruban protecteur en nylon ou des inserts de matrice en uréthane. Ces interfaces souples empêchent le contact direct métal sur métal entre les outils de pliage en acier et la pièce en aluminium plus tendre, garantissant ainsi une finition de surface impeccable sans compromettre les tolérances dimensionnelles.

Quels sont les facteurs affectant le pliage de l"aluminium

Les facteurs qui affectent le pliage de l"aluminium comprennent la composition chimique et l"état de l"alliage, l"épaisseur du matériau, le rapport géométrique entre le rayon de courbure et l"épaisseur, la vitesse de déformation et la précision de la configuration de l"outillage.

Épaisseur du matériau et relations géométriques

L"épaisseur du matériau est un facteur primordial pour déterminer à la fois la force de flexion requise et le rayon de courbure minimum autorisé. À mesure que l"épaisseur de la tôle ou du profilé en aluminium augmente, le gradient de déformation interne à travers la zone de courbure devient plus raide. Pour un rayon de courbure donné, une tôle plus épaisse subit des contraintes beaucoup plus élevées sur sa surface extérieure qu"une tôle plus fine.

Cette relation mécanique est régie par le rapport R/t , où $R$ est le rayon de courbure intérieur et $t$ est l'épaisseur du matériau. Lorsque ce rapport tombe en dessous du seuil critique pour un alliage spécifique, le matériau ne peut pas supporter la déformation, ce qui entraîne une fissuration immédiate. Par conséquent, des épaisseurs de matériau plus importantes nécessitent des rayons de courbure proportionnellement plus grands pour garantir une déformation plastique sûre.

Dans des domaines très exigeants tels que la fabrication de produits aérospatiaux et de dispositifs médicaux, le strict respect de tolérances dimensionnelles précises est obligatoire. Par exemple, les châssis des équipements de diagnostic doivent conserver une géométrie structurelle précise sous charge. L'utilisation d'une fabrication de cadres en aluminium à haute tolérance permet aux concepteurs d'obtenir des angles exacts et des courbes composées tout en maintenant le retour élastique et la dérive dimensionnelle dans des limites acceptables.

Variables de performances de pliage

Le tableau ci-dessous classe et détaille les variables opérationnelles qui ont un impact sur la qualité finale et la précision des profilés en aluminium pliés :

Retour élastique et gestion thermique

Le retour élastique reste l’une des variables les plus difficiles à prévoir dans le pliage de l’aluminium. Elle est directement proportionnelle à la limite d"élasticité du matériau et inversement proportionnelle à son module élastique. Étant donné que l"aluminium a un module élastique environ un tiers de celui de l"acier, il présente un retour élastique environ trois fois supérieur à celui de l"acier dans des conditions de formage identiques. Les fabricants utilisent un logiciel sophistiqué d"analyse par éléments finis (FEA) pour calculer la compensation exacte du retour élastique requise pour chaque cycle de production.

Lorsque le formage à froid ne peut pas répondre aux exigences de rayon serré, une assistance thermique ou un cintrage à chaud est utilisé. Chauffer l"aluminium à une plage de température comprise entre 150°C et 250°C réduit temporairement sa limite d"élasticité et augmente sa ductilité. Cependant, cette fenêtre thermique doit être étroitement contrôlée ; une surchauffe peut altérer de façon permanente la microstructure de l"alliage, dégradant ses propriétés mécaniques et empêchant le matériau de répondre aux exigences du code de la structure.

Résumé technique et directives d"ingénierie

Pour réussir à plier l’aluminium, il faut équilibrer la science des matériaux et l’exécution mécanique. Le choix de l'alliage et de l'état dicte les limites de formage du métal, tandis que l'orientation de la ligne de pliage par rapport à la direction du grain détermine sa résistance à la fissuration. En utilisant les rapports R/t corrects , en calculant des compensations de retour élastique précises et en choisissant des méthodes de fabrication appropriées, telles que l'étirage rotatif ou le cintrage par rouleau, les fabricants peuvent créer des composants très complexes et structurellement solides.

Pour les industries de haute précision où l"intégrité structurelle et les tolérances exactes sont essentielles, le recours à des services de fabrication spécialisés garantit que chaque composant plié répond à des normes de performance strictes. Le partenariat avec un fabricant dédié qui comprend ces variables métallurgiques et mécaniques permet aux entreprises d"optimiser leurs conceptions, de réduire les déchets de matériaux et de garantir des performances à long terme dans des applications de terrain exigeantes.
