Guide de pliage de l'aluminium : processus, conseils et sélection des matériaux

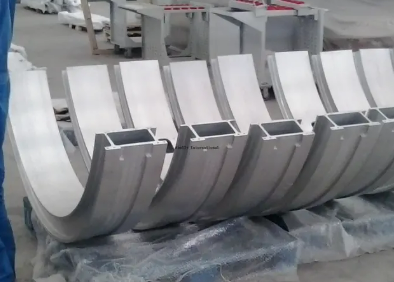

Le cintrage de l"aluminium est un processus de fabrication de métaux qui déforme des feuilles ou des tubes de profilés en aluminium le long d"un axe droit ou d"une courbe spécifiée à l"aide d"équipements tels que des presses plieuses, des cintreuses à rouleaux ou des formeuses à étirer. Pour obtenir une qualité de pliage optimale, il faut contrôler le retour élastique du rayon de courbure et l"intégrité structurelle afin de maintenir une résistance élevée et des tolérances dimensionnelles.

En tant que spécialiste métallurgique et technique de la fabrication structurelle de précision en aluminium, j"ai analysé le comportement des grains de matériaux et les profils de contraintes mécaniques. Dans le transport maritime industriel et la fabrication d"appareils spécialisés, les balances de flexion en aluminium limitent la limite d"élasticité, l"allongement sous contrainte de traction et la physique d"écrouissage. Un mauvais calcul des paramètres clés conduit à un amincissement par microfracturation au niveau du retour élastique des surfaces de traction externes ou à un flambement structurel. Les processus de pliage doivent répondre à des normes de qualité croissantes, supporter la fatigue cyclique, maintenir une conformité géométrique stricte et éliminer les reprises secondaires coûteuses. Ce guide évalue les méthodes de pliage de l"aluminium, les critères de sélection des alliages, les principes de déformation et les stratégies d"outillage avancées.

Table des matières

1. Qu"est-ce que le pliage de l"aluminium

2. Méthodes et processus de pliage de l"aluminium

3. Meilleures méthodes pour plier les angles en aluminium

4. Comment plier manuellement l"aluminium

5. Comment utiliser une presse plieuse pour le pliage

6. Meilleurs matériaux pour le pliage de l’aluminium

7. Facteurs clés affectant le pliage de l’aluminium

8. Comment éviter les fissures lors du pliage de l"aluminium

Qu"est-ce que le pliage de l"aluminium

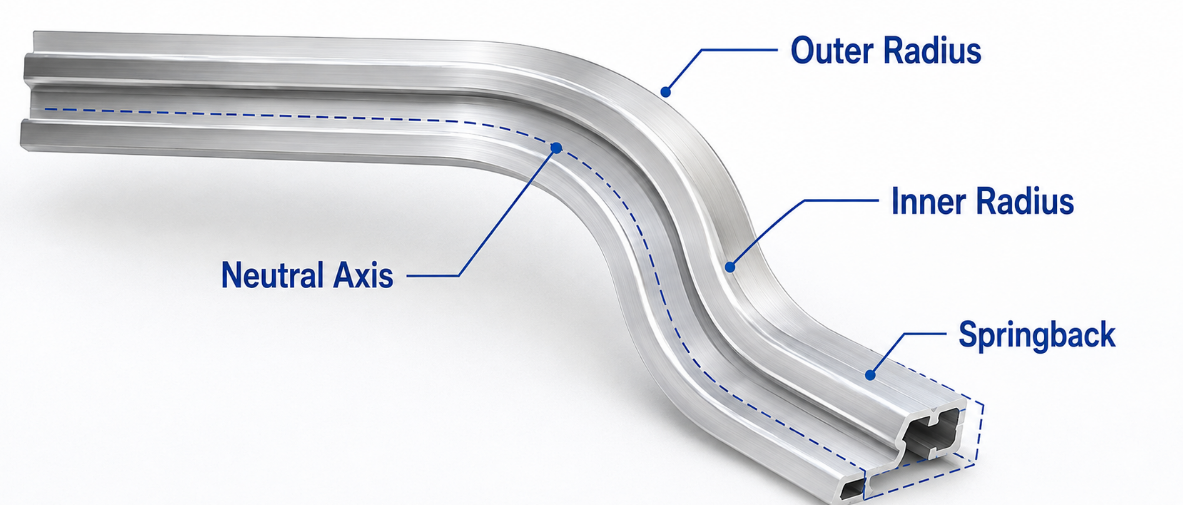

Le pliage de l"aluminium est un processus de fabrication par déformation plastique qui modifie la forme géométrique des extrusions ou des tubes de tôle d"aluminium en appliquant des forces mécaniques dépassant la limite d"élasticité du matériau tout en restant inférieures à la résistance à la traction ultime.

Pendant la flexion, les contraintes internes se redistribuent sur toute la section transversale. Le matériau sur le rayon extérieur subit une contrainte de traction et s"allonge tandis que le matériau sur le rayon intérieur se comprime et se contracte. L"axe neutre où la contrainte est égale à zéro se déplace vers l"intérieur vers la surface de compression, modifiant la tolérance de flexion structurelle et la compensation de rendement requise.

L"aluminium se comporte distinctement par rapport à l"acier à faible teneur en carbone en raison de son module d"élasticité plus faible. Cela provoque un retour élastique plus élevé où la récupération élastique rend l"angle de courbure fini légèrement ouvert après le relâchement de la force. Le contrôle du pliage de l’aluminium nécessite un calcul précis du facteur K de déduction du pliage et de l’alignement de la structure des grains par rapport à la ligne de pliage.

Dans la fabrication de haute précision, les composants doivent respecter des contraintes géométriques strictes. Pour les applications spécialisées telles que les cadres d'équipements de diagnostic médical, y compris le service de cintrage d'aluminium de précision pour équipements médicaux, le processus doit produire des surfaces sans fissures et une courbure uniforme. Les pièces nécessitent une intégration avec l'usinage et l'anodisation exigeant des tolérances angulaires serrées à moins de 0,2 degrés.

Comportement de durcissement sous contrainte : lorsque l"aluminium se déforme lors de la flexion à froid, les dislocations se multiplient dans son réseau cristallin. Cela augmente la limite d"élasticité localisée tout en diminuant la ductilité restante, ce qui nécessite une surveillance attentive pendant les opérations de formage en plusieurs étapes.

Méthodes et processus de pliage de l"aluminium

Les méthodes industrielles de pliage de l"aluminium comprennent le pliage à l"air, le formage par étirage à trois rouleaux et le cintrage par étirage rotatif, chacun étant sélectionné en fonction du volume de production géométrique et des exigences de tolérance.

La sélection du processus détermine la stabilité dimensionnelle de l’état de surface de l’état de contrainte et l’efficacité de la production. La sélection d"une méthode inappropriée entraîne une variabilité du retour élastique de l"effondrement transversal ou des marques d"outils sur les surfaces visuelles.

1. Pliage à l"air : le poinçon force la feuille d"aluminium dans une ouverture de matrice en V sans forcer le métal contre les parois de la matrice. L"angle de pliage final dépend de la profondeur de pénétration du poinçon. Le contact se produit en trois points, le tonnage requis est donc relativement faible, mais le retour élastique est important et nécessite une compensation d"angle CNC.

2. Bottoming : la feuille d"aluminium est pressée jusqu"à ce qu"elle soit entièrement en contact avec la surface de la matrice en V. Le poinçon force le matériau à se conformer à l"angle de la matrice en définissant un rayon constant. Le bottoming nécessite un tonnage trois à cinq fois plus élevé que le pliage à l"air, mais réduit la variation du retour élastique.

3. Frappe : un tonnage mécanique extrême force la pointe du poinçon à pénétrer dans la tôle d"aluminium au-delà de sa limite d"élasticité, déplaçant physiquement le métal au niveau de l"axe de pliage. Cela élimine le retour élastique et crée des rayons serrés, mais nécessite une capacité de presse élevée.

4. Cintrage à trois rouleaux : trois rouleaux réglables appliquent une courbure continue sur de longues feuilles d"aluminium ou des profilés extrudés. Le déplacement vertical incrémentiel du rouleau central réduit progressivement le rayon de courbure des courbes architecturales ou des coques de navires.

5. Formage par étirement : des pinces saisissent une extrusion ou une feuille d"aluminium aux deux extrémités en appliquant une contrainte de traction longitudinale proche de sa limite d"élasticité avant de l"enrouler sur une matrice de formage. Le maintien de la contrainte de traction élimine le flambement du rayon intérieur et supprime le retour élastique.

6. Cintrage par étirage rotatif : utilisé pour les tubes et les extrusions creuses, le matériau de serrage par étirage rotatif est fixé à une matrice de pliage rotative tandis qu"une matrice d"essuie-glace à pression et des parois profilées de support de mandrin interne pour empêcher l"aplatissement ou le froissement de la section transversale.

Rayons d"épaulement de matrice et contrôle de friction : lors du pliage à l"air de l"aluminium, un polissage en douceur et une lubrification périodique des rayons d"épaulement de matrice en V sont essentiels. Les matrices en acier non lubrifiées provoquent un grippage lorsque les particules d"aluminium se soudent sur les épaulements de la matrice, ce qui entraîne des rayures de surface et des concentrations de contraintes qui déclenchent des fissures.

Meilleures méthodes pour plier les angles en aluminium

Les meilleures méthodes pour cintrer les profilés d"angle en aluminium sont le cintrage par étirage rotatif et le formage par étirage avec des inserts de support en polyoxyméthylène ou en acier pour éviter la torsion des jambes et le flambage de l"âme.

Le pliage de formes asymétriques comme les angles en L présente des défis mécaniques. Étant donné que le centre de gravité de la section transversale ne s"aligne pas avec le centre de cisaillement, l"application de moments de flexion provoque une torsion du profil et un flambement des jambes.

1. Cintrage par étirage rotatif avec inserts de chaussures : une matrice de pliage divisée usinée avec une cavité géométrique précise encapsule entièrement les deux branches de l"angle. Un patin d"essuie-glace fixe soutient la bride verticale au point tangent de déformation, maintenant l"alignement structurel et empêchant l"effondrement du pied.

2. Formage par étirement pour les angles structurels : l"application d"une tension axiale hydraulique le long de l"axe neutre avant de balayer l"angle autour du bloc de coffrage entraîne uniformément toute la section transversale dans une déformation plastique. Cela élimine les contraintes de compression dans la jambe intérieure, empêchant ainsi le froissement de la bride intérieure.

3. Cintrage par rouleaux avec rouleaux de guidage : Le traitement des angles en aluminium en anneaux ou en grands arcs utilise trois cintreuses à rouleaux équipées de rouleaux de guidage rainurés réglables. Les rouleaux de guidage empêchent le pied vertical de s"incliner ou de se déformer tandis que le rouleau central force le pied horizontal dans le rayon prescrit.

Remplisseurs de support internes : lors du pliage d"angles en aluminium creux ou asymétriques avec des rayons serrés, insérez des mandrins flexibles en polymère haute densité dans le coin d"angle avant de former. Les inserts en polymère répartissent uniformément les charges de compression, évitant ainsi les plis localisés le long de la ligne du talon sans endommager les surfaces.

Comment plier manuellement l"aluminium

Le pliage manuel de l"aluminium nécessite un étau à mâchoires souples pour serrer des blocs de formage en bois dur ou synthétiques, un marquage précis de la ligne de pliage et une force mécanique contrôlée appliquée à l"aide d"une feuille de pliage ou d"un maillet en caoutchouc.

Alors que la production à grand volume repose sur l"automatisation, le prototypage à faible volume et les ajustements sur le terrain nécessitent des techniques manuelles. Parce que l"aluminium n"a pas la ductilité de l"acier à faible teneur en carbone, les opérations manuelles doivent atténuer les points de concentration des contraintes.

1. Disposition et marquage : calculez la tolérance de pliage requise à l"aide du facteur K de l"angle de pliage à l"intérieur du rayon et des valeurs d"épaisseur de tôle. Marquez les lignes de pliage à l"aide d"un marqueur en feutre fin plutôt qu"un scribe en acier tranchant, car les rayures du scribe créent des augmentations de contrainte qui déclenchent des fissures prématurées le long de l"axe de pliage.

2. Serrage avec des blocs de forme : placez solidement la feuille d"aluminium entre deux blocs de forme en bois dur ou synthétiques à l"intérieur d"un étau. Le bord supérieur du bloc avant doit présenter un rayon pré-usiné lisse égal ou supérieur au rayon de courbure minimum du matériau. Ne pliez jamais l’aluminium sur une mâchoire d’étau pointue.

3. Application d"une force mécanique : utilisez une barre de bois plate ou une feuille pliée à la main pour répartir la force uniformément sur toute la longueur de la feuille. Faites pivoter la feuille en douceur dans l"angle souhaité dans un mouvement continu. Si des ajustements mineurs sont nécessaires, tapotez légèrement avec un maillet en caoutchouc haute densité en commençant par les bords extérieurs.

4. Adoucissement thermique contrôlé : pour les états d"aluminium dur comme le 6061 T6, le pliage manuel à température ambiante provoque une rupture. Appliquez une flamme oxyacétylène avec un réglage de suie de carbone lourd pour recouvrir la zone de pliage. Chauffez l"aluminium uniformément jusqu"à ce que la suie brûle complètement, à environ 350 à 400 degrés Celsius, puis pliez-le immédiatement jusqu"à ce qu"il soit mou.

Procédure de pliage manuel : calculez d"abord la marge de pliage et marquez les lignes de pliage avec un marqueur en feutre. Appliquez ensuite une chaleur localisée au chalumeau à suie si la température dépasse la condition O jusqu"à ce que la suie se dissipe. Serrez ensuite la feuille entre les blocs de rayon dans un étau. Enfin, appliquez une force uniforme à l’aide d’une barre de flexion et pliez légèrement pour compenser la récupération élastique.

Surveillance thermique pendant le ramollissement : La surchauffe de l"aluminium au-delà de 450 degrés Celsius provoque la croissance des grains et la fusion des joints de grains, détruisant l"intégrité structurelle. Utilisez des crayons indicateurs de température ou des pyromètres infrarouges plutôt que des repères visuels, car l"aluminium ne change pas de couleur avant de fondre.

Comment utiliser une presse plieuse pour le pliage

L"utilisation d"une presse plieuse pour le pliage de l"aluminium nécessite de calculer les limites de tonnage exactes, de sélectionner des ouvertures de matrice en V généralement 8 à 12 fois supérieures à l"épaisseur du matériau, de définir les rayons de poinçon et d"appliquer une compensation automatique de l"angle de retour élastique.

Les presses plieuses CNC sont vitales pour le formage industriel de la tôle. Réaliser un pliage cohérent de l’aluminium nécessite une programmation mathématique et une configuration de la machine précises.

1. Calculer le tonnage de pliage requis : la force de pliage à l"air d"une tôle d"aluminium sur une presse plieuse dépend de la résistance à la traction ultime, de l"épaisseur de la longueur de pliage de la feuille et de la largeur d"ouverture de la matrice en V. Assurez-vous que le tonnage total ne dépasse pas les limites de capacité de la presse plieuse ou de l’outil.

2. Sélection de l"ouverture de matrice en V et du rayon de poinçon : Pour les tôles d"aluminium formant une large ouverture de matrice en V de 10 à 12 fois l"épaisseur du matériau, il est recommandé. Des ouvertures de matrice plus larges répartissent la force de flexion sur un arc plus grand, réduisant les contraintes de traction et les marques d"indentation de surface. Le rayon de la pointe du poinçon doit correspondre ou dépasser le rayon de courbure minimum de l"alliage.

3. Programmation du contrôleur CNC : saisissez l"épaisseur du matériau, la résistance à la traction, la direction du grain à l"intérieur du rayon et les paramètres de matrice en V dans le contrôleur CNC. Réglez la position des doigts de la jauge arrière pour aligner la ligne de pliage avec précision sur le centre de la matrice en V. Les systèmes de mesure d"angle laser CNC surveillent l"angle de courbure en temps réel pour compenser le retour élastique.

4. Exécution de tests de pliage : exécutez toujours un test de pliage sur un échantillon de rebut découpé à partir exactement du même lot de feuilles et de la même orientation de grain. Mesurez les longueurs de bride du rayon de courbure intérieur résultantes et l"angle de retour élastique à l"aide de rapporteurs numériques. Ajustez les paramètres de profondeur de l’axe Y pour éliminer la distorsion sur les pièces longues.

Lors de la production d'assemblages structurels critiques tels que le service de pliage de précision de l'aluminium pour les équipements médicaux, les paramètres de la presse plieuse doivent être méticuleusement calibrés. Les châssis de chariots médicaux, les CARC structurels et les cadres de support exigent une esthétique de surface propre, exempte de marques de grippage et une cohérence angulaire complète.

Film de matrice en uréthane et outillage de protection : pour éliminer les micro-rayures de friction et les marques de matrice de contamination par le fer sur les panneaux en aluminium esthétiques, posez un film de protection en uréthane robuste sur l"ouverture de la matrice en V avant le formage. Le film non marquant amortit la feuille d"aluminium en répartissant uniformément les charges de contact.

Meilleurs matériaux pour le pliage de l’aluminium

Les meilleurs alliages d"aluminium pour le pliage sont le 3003 O ou H14 non traitable thermiquement et le 5052 O ou H32 pour une formabilité extrême et le revenu 6061 O traitable thermiquement lorsqu"une résistance structurelle finale élevée est requise après le formage.

La sélection de l’alliage et de la trempe d’aluminium optimaux est une décision cruciale dans la conception des composants. Toute tentative de cintrage à rayon serré sur des états vieillis à haute résistance comme le T6 entraîne une fracture structurelle à moins que de grands rayons ou un ramollissement thermique ne soient appliqués.

1. Alliage d"aluminium 3003 : 3003 est un alliage durcissable par déformation et non traité thermiquement, doté d"une ductilité, d"une résistance à la corrosion et d"une conductivité thermique exceptionnelles. Dans sa trempe O recuite, il peut être plié à plat sur lui-même sans microfissuration. Il est utilisé pour les échangeurs de chaleur, les conteneurs de produits chimiques et les conduits en tôle.

2. Alliage d"aluminium 5052 : Reconnu comme un alliage primaire de formage de tôle, l"alliage 5052 offre une résistance moyenne à la fatigue et des caractéristiques de formage à froid. Temper 5052 H32 est standard pour les enceintes industrielles, les structures marines, les composants de châssis et les réservoirs de liquide permettant des courbures propres et serrées.

3. Alliage d"aluminium 6061 : 6061 est un alliage d"extrusion et de plaques structurelles largement spécifié. Dans son état T6 entièrement vieilli, la ductilité est faible, ce qui nécessite des rayons de courbure généreux pour éviter la fracturation. Dans son état O entièrement recuit, il présente une excellente formabilité et peut être traité thermiquement pour un postformage à l"état T6.

4. Alliage d"aluminium 5083 : Conçu pour les applications structurelles marines et d"appareils sous pression. Le 5083 offre une haute résistance dans les alliages non traitables thermiquement ainsi qu"une résistance aux conditions cryogéniques et à la corrosion par l"eau de mer. Dans l"état H111, le 5083 se plie de manière fiable sur des rayons modérés.

5. Alliage d"aluminium 7075 : 7075 offre une résistance à la traction élevée comparable à celle de l"acier de construction, mais présente une mauvaise formabilité à froid à l"état T6. Le cintrage du 7075 T6 nécessite de grands rayons de courbure à chaud, formant des températures élevées ou commençant exclusivement dans l"état doux O suivi d"un traitement thermique complet.

Normalisation sur l"alliage 5052 H32 pour la fabrication de tôles : pour les boîtiers structurels généraux et les composants de châssis nécessitant une rigidité structurelle et une flexion propre, la normalisation sur l"alliage 5052 H32 offre de faibles taux de rebut, un comportement de retour élastique constant et un risque minimal de fissuration due au vieillissement par contrainte par rapport aux alliages durs de la série 6000.

Facteurs clés affectant le pliage de l’aluminium

Les facteurs clés affectant les performances de pliage de l"aluminium comprennent le rapport minimum du rayon de courbure, la direction du grain de roulement, la tolérance de l"épaisseur du matériau, l"état de trempe et la capacité totale d"écrouissage.

Ne pas analyser les paramètres des matériaux avant de lancer les cycles de production entraîne des taux de rebut élevés, des dommages aux outils et des dimensions hors spécifications.

1. Rayon de courbure minimum : Le rayon de courbure minimum est le rayon intérieur le plus étroit auquel une feuille d"aluminium ou une extrusion peut être formée sans développer de microfissures de surface ou de défaillance structurelle. Le rayon de courbure minimum est directement proportionnel à l"épaisseur du matériau et inversement proportionnel au pourcentage d"allongement de ductilité. Tenter un rayon intérieur plus serré que la limite minimale force les fibres de traction externes au-delà de leur limite de déformation, initiant des microfractures.

2. Orientation des grains de laminage : pendant le traitement au laminoir, les grains d"aluminium s"allongent horizontalement dans la direction du laminage. La flexion perpendiculaire à l"orientation des grains force la déformation à traverser plusieurs limites de grains, maximisant la ductilité et minimisant les risques de fissuration. Le pliage parallèle à la direction du grain concentre les contraintes de traction le long des joints de grains, conduisant à une division prématurée le long de la ligne de pliage.

3. Uniformité de l"épaisseur du matériau : les calculs du tonnage de flexion des presses plieuses et du retour élastique dépendent fortement de l"épaisseur du matériau. Les variations de l"épaisseur de la tôle au fraisage modifient l"angle de pliage fini. Les variations d"épaisseur doivent être suivies avec des capteurs pour ajuster dynamiquement la profondeur de course.

4. Récupération élastique et compensation de flexion excessive : le retour élastique est régi par le rapport entre la limite d"élasticité et le module élastique. L"aluminium ayant un faible module d"élasticité, son retour élastique est supérieur à celui de l"acier au carbone. Pour obtenir une courbure finale de 90 degrés dans l"aluminium 6061 T6, le poinçon doit plier le matériau à environ 83 à 85 degrés, permettant à la contrainte élastique de se détendre jusqu"à l"angle cible.

Pour les fabrications de haute qualité telles que celles rencontrées dans le service de pliage d’aluminium personnalisé pour équipements médicaux, le contrôle des facteurs physiques est primordial. Les assemblages doivent permettre l'intégration avec des CARC structurels de tubes et des supports de châssis sans distorsion structurelle.

Calcul du facteur de retour élastique : calculez le facteur de retour élastique en utilisant le rayon intérieur sous charge, le rayon intérieur final après le relâchement élastique et les valeurs d"épaisseur de tôle. Une valeur de facteur de retour élastique de 1,0 indique un retour élastique nul tandis que des valeurs inférieures nécessitent des compensations de flexion préprogrammées dans le contrôleur CNC.

Comment éviter les fissures lors du pliage de l"aluminium

Pour éviter les fissures lors du pliage de l"aluminium, il faut respecter des rayons de courbure minimaux en orientant les lignes de pliage perpendiculairement au sens du grain, en ébavurant les micro-encoches des bords en utilisant des températures de formage chaudes et en sélectionnant des états recuits.

La fissuration de la surface du rayon extérieur est le principal mode de rebut dans le pliage de l’aluminium. La fissuration se produit lorsque la contrainte de traction sur la surface extérieure dépasse le seuil de rupture par déformation locale du matériau. La mise en œuvre de contrôles systématiques élimine l’apparition de fissures.

1. Appliquer des seuils stricts de rayon de courbure minimum : ne forcez jamais l"aluminium dans un coin intérieur pointu. Sélectionnez un rayon de poinçon qui respecte le rayon de courbure minimum de l"alliage. Si les contraintes de conception exigent une transition serrée entre un état dur comme le T6 et un état intermédiaire comme le T4 ou un état O entièrement recuit.

2. Ébavurer et polir les bords cisaillés ou coupés : lorsque les feuilles d"aluminium sont cisaillées, poinçonnées ou découpées au laser, des microfractures et des zones écrouies localisées se forment le long des bords coupés. Lorsque ces bords subissent des contraintes de traction lors de la flexion, les micro-entailles agissent comme des points de concentration de contraintes qui initient des fissures. Ébavurez le chanfrein ou lissez les bords de la feuille le long de la zone de pliage avant le formage.

3. Aligner les courbures perpendiculairement à la direction du grain de laminage : lors de l"imbrication de pièces sur des découpeuses ou des routeurs laser CNC, orientez les lignes de courbure critiques à un angle de 90 degrés par rapport à la direction de laminage de la feuille. Si des courbures multidirectionnelles sur une seule feuille empêchent un alignement à 90 degrés, emboîtez la feuille à un angle de 45 degrés pour répartir uniformément la contrainte de traction.

4. Mettre en œuvre une flexion à température élevée : pour les alliages à haute résistance tels que le 6061 T6 et le 7075 T6, chauffer le matériau à une température contrôlée entre 150 et 200 degrés Celsius augmente la ductilité et réduit la limite d"élasticité sans dégrader de manière permanente les propriétés mécaniques à température ambiante. Le formage à chaud réduit le retour élastique et empêche la fracture des fibres externes dans les virages à rayon serré.

5. Utiliser de larges ouvertures de filière en V et une lubrification : l"augmentation des ouvertures de filière en V réduit les contraintes de cisaillement localisées en augmentant la longueur de l"arc sur laquelle la tôle se déforme. L"application de lubrifiants synthétiques ou de films de polyéthylène le long des épaulements de la matrice réduit la traînée de surface, empêchant ainsi les étirements localisés et l"amincissement de la surface extérieure.

Inspection par ressuage pour les composants critiques : Pour les assemblages structurels en aluminium aérospatial, marin ou médical soumis à une fatigue cyclique élevée, l"inspection visuelle seule est insuffisante pour détecter les fissures sous la surface. Mettez en œuvre des tests de ressuage liquide après pliage pour vérifier l’intégrité de la surface avant d’envoyer les pièces à l’anodisation finale ou au revêtement de peinture.

Résumé et conclusions

La maîtrise du pliage industriel de l’aluminium nécessite une compréhension approfondie des limites de déformation des matériaux en physique métallurgique et des techniques de fabrication précises. Contrairement à l"acier, l"aluminium exige un contrôle des rayons de courbure minimaux, une compensation du retour élastique de l"orientation des grains et des surfaces d"outillage spécialisées pour éviter les défauts tels que le grippage par microfissuration et le flambement du profil.

En sélectionnant des alliages optimaux non traitables thermiquement comme le 3003 et le 5052 H32 pour une formabilité en profondeur ou en gérant des états traitables thermiquement comme le 6061 O par rapport au 6061 T6 via un formage à chaud et un traitement thermique de postformage, les ingénieurs peuvent obtenir des tolérances dimensionnelles et des performances structurelles serrées. Qu"il s"agisse d"utiliser des presses plieuses CNC, des formeuses d"étirage ou des cintreuses rotatives avec des mandrins personnalisés, l"adaptation du processus de formage à la géométrie du profil garantit un minimum de rebuts, des coûts de production inférieurs et un attrait esthétique supérieur. Le respect des formules opérationnelles des paramètres techniques et des protocoles de maintenance détaillés dans ce guide permet aux spécialistes de la fabrication de produire des composants structurels en aluminium pour des applications mondiales exigeantes.
