L’ingénierie du vol à voilure tournante se résume à un défi de taille. Il faut gérer le couple. Chaque fois qu’un rotor principal tourne, le fuselage de l’avion veut naturellement tourner dans la direction exactement opposée. Les conceptions traditionnelles résolvent ce problème aérodynamique en utilisant un rotor de queue dédié. Cependant, le mécanisme de rotor contrarotatif coaxial offre une alternative éprouvée et très efficace.
En empilant deux rotors principaux sur exactement le même axe vertical, un hélicoptère coaxial élimine complètement le besoin d'une longue poutre de queue. Cette conception intelligente annule naturellement les forces de couple. Cela crée une empreinte d’avion incroyablement stable et compacte. Dans ce guide complet, nous détaillerons l'architecture mécanique précise derrière ces systèmes à double rotor. Nous évaluerons leurs compromis opérationnels uniques dans des scénarios de vol réels. Enfin, nous fournissons un cadre d’évaluation structuré. Cela vous aide à déterminer si cette plate-forme spécialisée correspond à vos besoins spécifiques en matière de charge utile, d'empreinte ou de loisirs.
Neutralisation du couple : les hélicoptères coaxiaux utilisent deux rotors tournant dans des directions opposées sur le même axe pour annuler naturellement le couple, consacrant 100 % de la puissance du moteur au levage plutôt qu'au contrôle anti-couple.
Efficacité de l'empreinte : en supprimant la poutre de queue, les conceptions coaxiales offrent une empreinte opérationnelle considérablement réduite, ce qui les rend idéales pour les espaces confinés (par exemple, les opérations navales, la logistique urbaine des drones).
Complexité mécanique : l'exigence d'arbres de transmission creux et concentriques et de doubles plateaux cycliques augmente les coûts de fabrication initiaux et les frais généraux de maintenance.
Stabilité inhérente : les forces aérodynamiques symétriques offrent une stabilité en vol stationnaire exceptionnelle, ce qui est très apprécié dans les modèles RC débutants et dans les applications industrielles lourdes.
Pour comprendre le génie derrière les rotors à double empilement, nous devons d’abord examiner la physique de base du vol. Le problème central remonte directement à la troisième loi du mouvement de Newton. Chaque action produit une réaction égale et opposée. Lorsqu’un moteur d’hélicoptère applique une force de rotation à une pale du rotor principal, l’air résiste. Cette résistance provoque une force réactionnelle massive appelée couple. Le fuselage veut naturellement tourner énormément dans la direction opposée aux pales du rotor.
Un hélicoptère conventionnel combat cette force de rotation à l"aide d"un rotor de queue. Le rotor de queue pousse l"air horizontalement. Cette poussée latérale agit comme un levier pour maintenir l"avion droit. Bien qu’efficace, cette approche traditionnelle comporte de graves inefficacités. Un rotor de queue standard consomme environ 10 à 15 pour cent de la puissance totale du moteur. Cela draine une énergie précieuse juste pour empêcher l’avion de tourner. Cette puissance détournée ne peut pas contribuer à la capacité de levage vertical.
Les ingénieurs ont développé la configuration coaxiale pour résoudre ces inefficacités exactes. Les critères de réussite pour l’adoption de ce mécanisme dépendent de quelques exigences strictes. Les opérateurs choisissent cette conception lorsqu’ils ont besoin d’une efficacité maximale de levage et de puissance. Ils le choisissent lorsque l"espace du hangar ou les zones d"atterrissage exigent un stockage extrêmement compact. De plus, il excelle là où une grande stabilité en vol stationnaire est essentielle. En retirant la poutre de queue vulnérable, les avions peuvent voler plus près des obstacles en toute sécurité.
Le secret pour neutraliser le couple sans rotor de queue réside dans la symétrie mécanique. Un système coaxial entraîne deux rotors distincts montés sur le même axe central. La transmission force ces rotors à tourner dans des directions complètement opposées. Généralement, le rotor supérieur tourne dans le sens inverse des aiguilles d"une montre. Le rotor inférieur tourne dans le sens des aiguilles d"une montre.
Cette rotation opposée génère des forces aérodynamiques symétriques. Étant donné que les deux disques du rotor produisent des couples identiques dans des directions opposées, les forces de torsion s"annulent entièrement. Le fuselage reste parfaitement stable. Vous consacrez chaque once de puissance du moteur directement au levage vertical.
Cependant, vous devez toujours diriger l"avion vers la gauche ou la droite. La direction est connue sous le nom de contrôle du lacet. Sur un avion standard, vous ajustez simplement le pas du rotor de queue. Sur une cellule coaxiale, les ingénieurs utilisent une brillante astuce aérodynamique. Ils introduisent un déséquilibre de couple délibéré. Pour tourner à droite, les commandes de vol augmentent légèrement le pas collectif du rotor qui tourne dans le sens inverse des aiguilles d"une montre. Simultanément, ils diminuent le pas du rotor qui tourne dans le sens des aiguilles d’une montre. La portance totale reste identique. L"avion ne monte ni ne descend. Mais le rotor créant plus de traînée entraîne le fuselage dans un virage en douceur.
Visualiser ce flux mécanique nécessite d’examiner quelques étapes internes distinctes. Un schéma technique approprié d"un système coaxial doit montrer :
La boîte de vitesses divisée : la transmission centrale reçoit la puissance du moteur et la divise en deux sorties de rotation opposées.
Alignement concentrique : l'emboîtement physique de l'arbre plein intérieur à l'intérieur du tube creux extérieur.
L'espace de séparation : la distance verticale requise entre les disques du rotor supérieur et inférieur pour éviter les collisions de pales.
Acheminement des commandes de vol : le trajet des tiges de poussée se déplaçant du plateau cyclique inférieur jusqu'à travers l'ensemble rotatif pour atteindre le plateau cyclique supérieur.

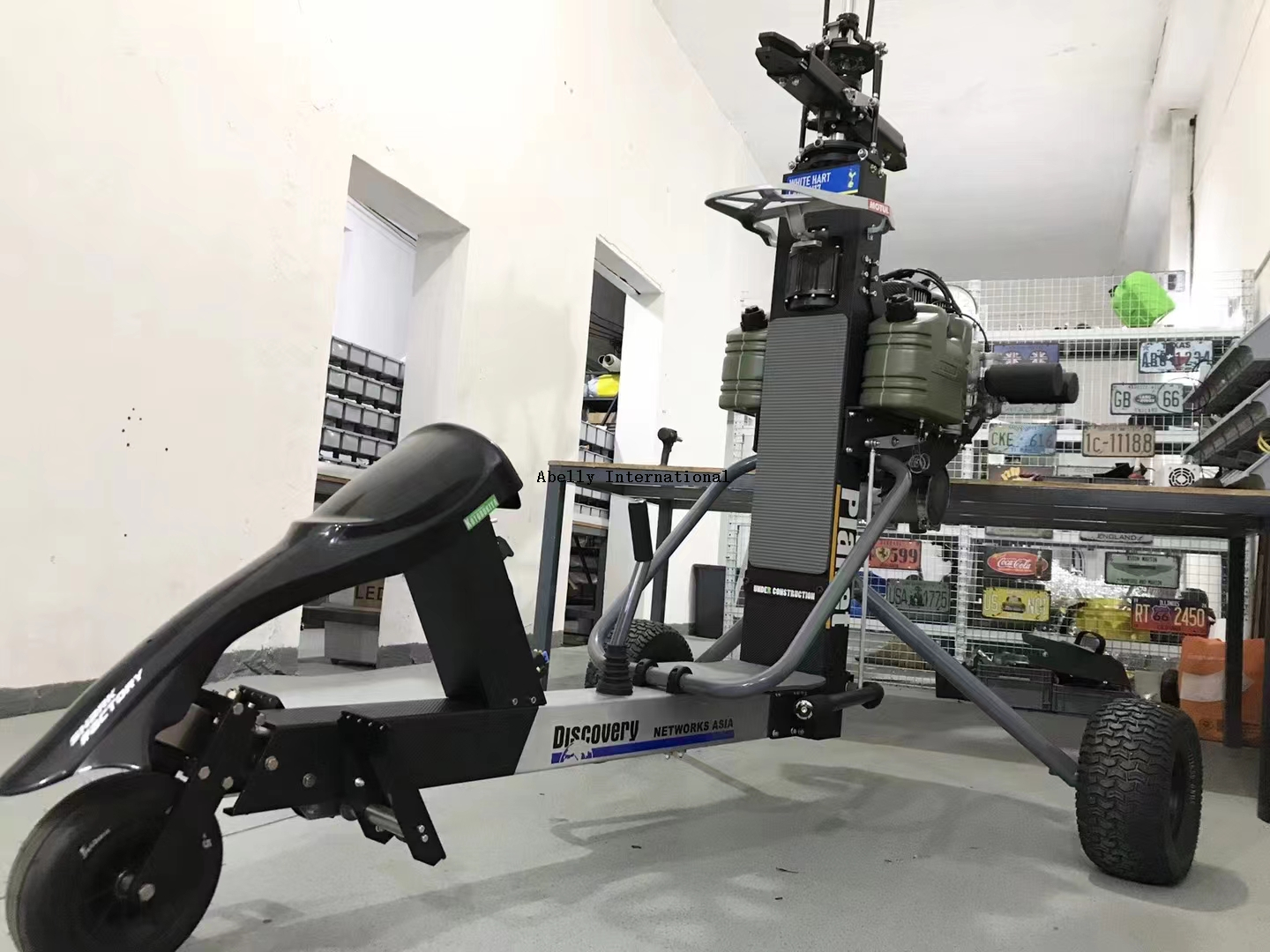

Construire un hélicoptère coaxial réussi nécessite des composants internes hautement spécialisés. La conception intègre deux fois plus de pièces mobiles dans la zone du moyeu du rotor principal par rapport à un avion standard.
La caractéristique la plus distinctive est le système à double plateau cyclique. Un seul plateau cyclique traduit les commandes stationnaires du pilote en mouvements de rotation des pales. Étant donné qu’un avion coaxial possède deux rotors distincts tournant dans des directions opposées, il nécessite strictement deux plateaux cycliques distincts. Le plateau cyclique inférieur contrôle les pales inférieures du rotor. Le plateau cyclique supérieur contrôle les pales supérieures.
Ces rotors sont soutenus par les mâts intérieur et extérieur. La réalité mécanique de cette configuration est complexe. Les ingénieurs utilisent un grand mât extérieur creux pour soutenir la tête inférieure du rotor. À l’intérieur de ce tube creux se trouve un mât intérieur solide et plus long. Ce mât intérieur s"étend au-delà du rotor inférieur pour supporter la tête du rotor supérieur. Les deux mâts partagent la même ligne médiane verticale mais tournent indépendamment.
Le transfert des commandes du pilote vers le rotor supérieur présente un autre défi de taille. Les tringleries de commande et les servos doivent acheminer mécaniquement les entrées au-delà de l"environnement violent et tournant du rotor inférieur. Les ingénieurs utilisent souvent des barres de commande complexes. Ces tiges de poussée sont parallèles aux mâts, utilisant des roulements coulissants spécialisés pour contourner les pièces rotatives inférieures en toute sécurité.
Ci-dessous un tableau récapitulatif détaillant les éléments mécaniques critiques :
Composant | Fonction principale | Défi mécanique |
|---|---|---|
Réducteur planétaire | Divise la puissance du moteur et inverse la rotation pour un arbre d’entraînement. | Doit maintenir un régime parfaitement synchronisé pour les deux arbres sous une charge importante. |
Mât extérieur (creux) | Entraîne l’ensemble rotor inférieur. | Doit loger les roulements à l’intérieur pour soutenir l’arbre intérieur contrarotatif. |
Mât intérieur (solide) | Entraîne l’ensemble rotor supérieur. | Nécessite une résistance élevée à la traction pour éviter la flexion sur sa plus longue portée. |
Doubles plateaux cycliques | Traduisez les entrées de commande du pilote en changements de pas de pale en rotation. | Le plateau cyclique supérieur nécessite un acheminement compliqué de la liaison au-delà du rotor inférieur. |
Les concepteurs d’avions sont confrontés à des compromis constants. La sélection de la bonne configuration de rotor détermine la capacité ultime de la machine. Nous pouvons évaluer ces conceptions dans trois catégories principales de performances.
Le premier avantage majeur d’un système coaxial est son rapport portance/encombrement. Par rapport aux modèles à rotor unique, les machines coaxiales sont incroyablement compactes. Un hélicoptère conventionnel nécessite une longue poutre de queue pour fournir un effet de levier au rotor de queue. Le retrait de cette perche permet à un avion de transport lourd de s"adapter à l"intérieur de petits hangars ou sur des aires d"atterrissage étroites. Vous obtenez la possibilité de transporter des charges utiles beaucoup plus lourdes dans une enveloppe physique nettement plus petite.
Cependant, cette puissance compacte s’accompagne de compromis aérodynamiques en vol vers l’avant. Alors que les plates-formes coaxiales excellent en vol stationnaire, les déplacements à grande vitesse introduisent une physique complexe. À mesure que l"avion avance, le rotor inférieur fonctionne en permanence dans le sillage turbulent et accéléré du rotor supérieur. Ce phénomène est appelé interférence de sillage. Cela réduit l’efficacité aérodynamique des pales inférieures lors d’un vol vers l’avant rapide. Par conséquent, les avions monorotor fonctionnent généralement mieux à des vitesses de croisière très élevées.
Lors de l’évaluation de l’évolutivité et de la charge utile, nous devons également prendre en compte les multirotors. Les quadricoptères dominent le marché des drones légers. Ils s"appuient sur de simples pales à pas fixe et s"appuient sur les changements de régime du moteur pour diriger. Mais l’efficacité du multirotor diminue fortement à mesure que la charge utile augmente. L"ajout de poids nécessite des moteurs et des batteries considérablement plus gros. Un système coaxial s’adapte bien mieux aux drones d’entreprise lourds et aux avions pilotés. Il maximise l’efficacité de la zone du disque. Vous générez une portance massive à partir d’un point central concentré sans s’étendre sur plusieurs bras larges.
Les caractéristiques de performance uniques des systèmes à double rotor les rendent très recherchés dans plusieurs secteurs distincts.
Dans le secteur des entreprises, les drones lourds utilisent cette conception de manière agressive. La pulvérisation agricole, l'inspection des lignes électriques des services publics et la livraison de marchandises à distance exigent un vol stationnaire précis. Ces applications nécessitent une capacité de charge utile élevée. De plus, un hélicoptère coaxial offre une stabilité exceptionnelle par vent traversier. Comme il n'a pas de rotor de queue, un vent latéral soudain ne poussera pas agressivement la queue. Cela rend le vol de précision par mauvais temps beaucoup plus sûr.
L’aviation militaire et navale s’appuie également fortement sur cette architecture. Les exemples les plus célèbres sont les hélicoptères du bureau d’études russe Kamov. Les marines adorent ces plates-formes. Il est dangereux de piloter un avion à partir d’un pont de navire qui tangue et roule. Un rotor de queue traditionnel présente un risque de collision important pour l"équipage de pont et les superstructures du navire. La conception compacte et sans queue permet aux forces navales d"utiliser des hélicoptères lourds d"attaque et de sauvetage à partir de frégates et de destroyers beaucoup plus petits.
Dans l’espace grand public, ce mécanisme domine les modèles RC et les drones amateurs. Les débutants ont du mal avec les hélicoptères RC monorotor conventionnels. La gestion de la dérive du rotor de queue nécessite de petites corrections de contrôle constantes. Les modèles coaxiaux suppriment cette frustration. Leur symétrie aérodynamique inhérente crée une tendance à l’auto-stabilisation. Si vous lâchez les manettes de commande, le modèle veut naturellement s"arrêter et rester sur place. Cela en fait la norme mondiale incontestée en matière d’avions télécommandés adaptés aux débutants.
Malgré les incroyables avantages, l’adoption d’une plate-forme coaxiale introduit des réalités strictes en matière de maintenance. Vous échangez la complexité aérodynamique contre la complexité mécanique. Vous devez évaluer ces risques avant de vous engager sur une plateforme.
La principale considération implique plusieurs points de défaillance. La tête du rotor contient deux fois plus de roulements, de liaisons et de composants mobiles. Le réducteur planétaire gérant les arbres concentriques est une machine complexe. Cette complexité se traduit directement par des coûts de réparation plus élevés. Cela exige également des protocoles d’inspection beaucoup plus stricts et plus fréquents pour garantir la sécurité des vols.
Une autre limitation physique est le risque de choc du mât ou de collision des pales. Les pales supérieure et inférieure du rotor sont flexibles. Lors de manœuvres très agressives ou sous de fortes forces G négatives, les pales fléchissent verticalement. Si le pilote pousse l"avion au-delà des limites de son domaine de vol, les pales supérieures peuvent plonger et heurter les pales inférieures. Cela entraîne une défaillance structurelle catastrophique en vol. Par conséquent, les pilotes doivent piloter ces machines dans des limites strictes de maniabilité.
Les pénalités de poids jouent également un rôle. Tandis que vous économisez du poids en retirant la poutre de queue et la transmission du rotor de queue, vous ajoutez du poids au niveau du moyeu principal. La lourde et complexe boîte de vitesses d"inversion compense en partie les économies de poids initiales. L"avion reste compact, mais il est densément lourd au centre.
Pour aider les décideurs, voici une liste de contrôle logique de présélection :
Choisissez une conception coaxiale si : L'empreinte opérationnelle est très limitée. Une stabilité maximale en vol stationnaire par vent traversier est requise. Le levage de charges lourdes est la mission principale.
Évitez une conception coaxiale si : Le vol vers l'avant à grande vitesse est l'objectif principal. Les budgets de maintenance sont strictement limités. La mission nécessite des manœuvres acrobatiques très agressives.
Le mécanisme de rotor coaxial contrarotatif constitue une solution aéronautique hautement spécialisée et éprouvée. Il troque délibérément la simplicité mécanique contre une stabilité de vol stationnaire exceptionnelle et une efficacité spatiale inégalée. En empilant deux rotors et en éliminant la poutre de queue, les ingénieurs ont résolu le problème fondamental de couple tout en réduisant considérablement l"empreinte au sol de l"avion.
À l’avenir, les acheteurs et les opérateurs doivent évaluer soigneusement les exigences exactes de leur mission. Cartographiez vos besoins spécifiques en matière de charge utile et vos contraintes d"espace par rapport aux réalités mécaniques décrites ici. Reconnaître le budget de maintenance intensif requis pour les boîtes de vitesses complexes. Que vous investissiez dans un drone lourd d"entreprise ou que vous exploriez des modèles RC pour débutants, comprendre ces compromis aérodynamiques vous garantit de sélectionner la plate-forme la plus sûre et la plus efficace pour vos objectifs.
R : Tous les hélicoptères n’utilisent pas cette conception en raison de compromis mécaniques majeurs. Les systèmes coaxiaux nécessitent des boîtes de vitesses très complexes et lourdes et des plateaux cycliques doubles. Cela augmente considérablement les coûts de fabrication initiaux et la maintenance continue. De plus, le rotor inférieur subit une traînée aérodynamique en vol vers l"avant rapide en raison des interférences de sillage du rotor supérieur, limitant les vitesses de pointe.
R : Dans le monde du RC et des amateurs, oui. Les rotors opposés créent de fortes tendances auto-stabilisantes, ce qui les rend parfaits pour les débutants. Dans l’aviation pilotée à grande échelle, ils se comportent légèrement différemment des hélicoptères conventionnels. Bien qu"ils nécessitent une formation spécialisée pour le vol vers l"avant, ils excellent absolument dans la fourniture d"un vol stationnaire solide et stable.
R : Oui, ils subissent des interférences de sillage. Le rotor inférieur perd une certaine efficacité car il aspire de l"air que le rotor supérieur a déjà accéléré vers le bas. Cependant, les ingénieurs équilibrent cette perte spécifique avec l’énorme puissance économisée en éliminant complètement la consommation parasite du moteur d’un rotor de queue traditionnel.
R : Si un rotor cesse de tourner ou tombe en panne complètement, l"avion subit une perte catastrophique de l"équilibre du couple. Sans la force de rotation opposée, le fuselage entrera immédiatement dans une vrille violente et incontrôlable. Cette extrême vulnérabilité souligne la nécessité cruciale d’un entretien rigoureux et continu des transmissions et des boîtes de vitesses.
